CÁC LOẠI CỔNG KẾT NỐI VẬT LÝ CỦA THIẾT BỊ CÔNG NGHỆ THÔNG TIN

2-CÁC LOẠI CỔNG VẬT LÝ KẾT NỐI VỚI THIẾT BỊ HIỆN NAY

Trong hệ thống hạ tầng Công nghệ thông tin và viễn thông hiện nay, các cổng kết nối vật lý (Physical Ports/Interfaces) đóng vai trò là điểm tiếp xúc cơ học và điện tử để truyền tải dữ liệu, tín hiệu điều khiển hoặc nguồn điện.

Sau đây là tổng hợp chi tiết các loại cổng kết nối vật lý phổ biến được phân loại theo từng nhóm thiết bị:

1. Thiết Bị Mạng (Switches, Routers, Firewalls)

Thiết bị mạng tập trung vào tốc độ truyền tải cao, độ ổn định và khả năng kết nối đường dài.

Cổng RJ-45 (Registered Jack): Cổng kết nối đồng phổ biến nhất, sử dụng cáp xoắn đôi (UTP/STP). Hỗ trợ các tốc độ 10/100/1000 Mbps (Gigabit Ethernet) và lên đến 10 Gbps (10GBASE-T). Thường có đèn LED báo trạng thái Link (kết nối) và Activity (hoạt động).

Cổng SFP/SFP+/SFP28 (Small Form-factor Pluggable): Cổng module quang/đồng có thể tháo lắp nóng (Hot-swappable).(SFP: Tốc độ 1 Gbps. SFP+: Tốc độ 10 Gbps. SFP28: Tốc độ 25 Gbps.)

Cổng QSFP+/QSFP28 (Quad SFP): Dành cho các đường trục (Uplink/Backbone) hoặc kết nối giữa các Switch core/Data Center. (QSFP+: Tốc độ 40 Gbps. QSFP28: Tốc độ 100 Gbps.)

Cổng Console (RJ-45 hoặc Mini-USB/Type-C): Cổng quản trị cục bộ (Out-of-Band Management), dùng để cấu hình thiết bị thông qua CLI (Command Line Interface) khi thiết bị chưa có IP hoặc mất kết nối mạng.

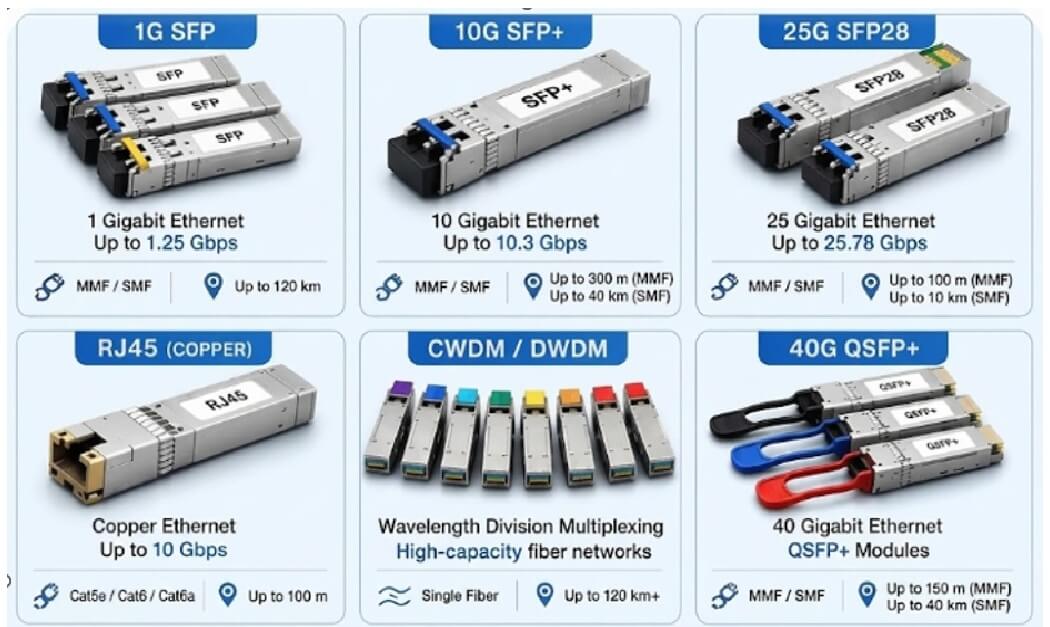

Hình ảnh 1: các loại cổng kết nối vật lý phổ biến

2. Thiết Bị Máy Chủ (Servers)

Máy chủ yêu cầu băng thông lớn, khả năng quản trị từ xa chuyên dụng và kết nối lưu trữ tốc độ cao.

Cổng Quản Trị Chuyên Dụng (Management Port): Thường là cổng RJ-45 được liên kết với chip quản trị từ xa như iDRAC (Dell), iLO (HPE), hoặc IPMI. Cổng này hoạt động độc lập với hệ điều hành chính, cho phép bật/tắt nguồn, cài OS từ xa.

Cổng SAS (Serial Attached SCSI)/SATA: Cổng kết nối vật lý bên trong hoặc phía sau (qua card HBA/RAID) để kết nối với các ổ cứng HDD/SSD Enterprise hoặc tủ đĩa (Storage Vault).

Cổng Fibre Channel (FC): Thường sử dụng giao diện quang (LC connector) trên card HBA chuyên dụng để kết nối Máy chủ vào mạng lưu trữ SAN (Storage Area Network) tốc độ 8G/16G/32G/64G bps.

Cổng PCIe Slots (Peripheral Component Interconnect Express): Dù nằm bên trong, đây là cổng vật lý quan trọng để cắm thêm Card mạng tốc độ cao (NIC), Card RAID, hoặc GPU tăng tốc xử lý AI/ML.

3. Thiết Bị Máy Tính (PCs, Laptops)

Tập trung vào sự đa dạng để kết nối các thiết bị ngoại vi, hiển thị hình ảnh và truyền tải dữ liệu người dùng.

Cổng Hiển Thị (Display Ports)

HDMI (High-Definition Multimedia Interface): Truyền tải cả hình ảnh chất lượng cao và âm thanh. Phổ biến trên cả PC, Laptop, màn hình và TV.

DisplayPort (DP) / Mini-DP: Chuẩn hiển thị cao cấp hơn, hỗ trợ tần số quét (Refresh rate) cao và công nghệ kết nối nối tiếp nhiều màn hình (Daisy Chaining).

VGA (D-Sub)/DVI: Các cổng xuất hình ảnh analog/digital thế hệ cũ, hiện nay đang dần bị loại bỏ trên các thiết bị hiện đại nhưng vẫn còn gặp nhiều trên các dòng PC văn phòng hoặc máy chủ đời cũ.

Cổng Dữ Liệu và Ngoại Vi

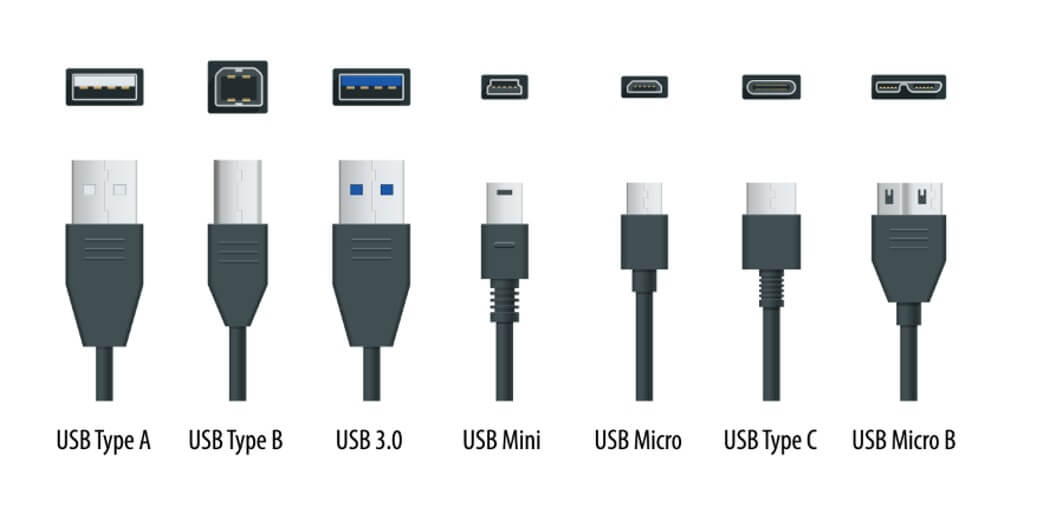

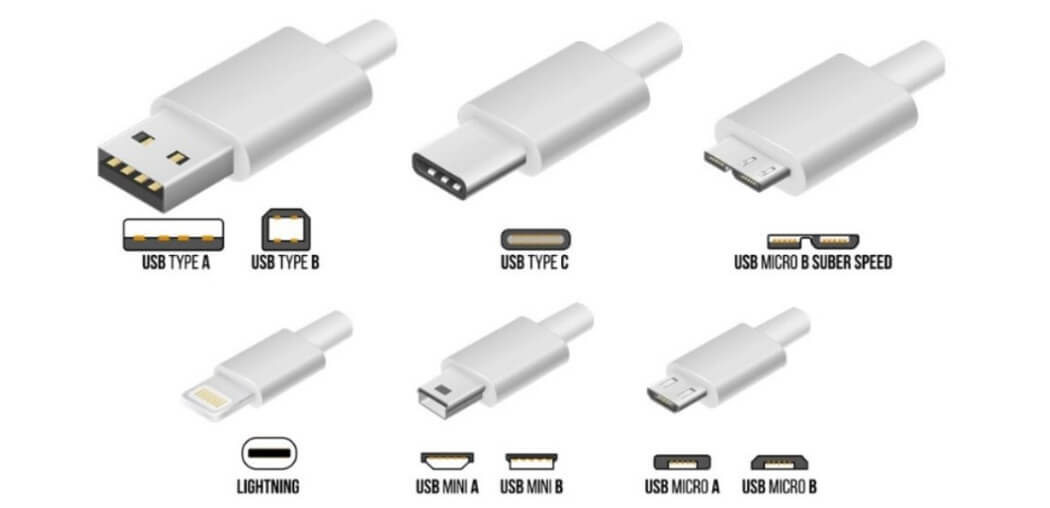

USB Type-A (USB 2.0, USB 3.0/3.2 Gen 1, Gen 2): Cổng kết nối hình chữ nhật quen thuộc cho chuột, bàn phím, USB flash. Phân biệt tốc độ qua màu sắc (Đen/Trắng: 2.0; Xanh dương: 3.0; Đỏ/Vàng: 3.1/3.2 hoặc có nguồn sạc khi tắt máy).

USB Type-C: Cổng kết nối nhỏ, đảo ngược được hai mặt. Tùy thuộc vào giao thức tích hợp, nó có thể hỗ trợ: Truyền dữ liệu tốc độ cao, Sạc (Power Delivery - PD), Xuất hình ảnh (DisplayPort Alt Mode), và giao thức Thunderbolt 3 / Thunderbolt 4 / USB4 với băng thông lên tới 40Gbps.

Cổng Audio (3.5mm Jack): Cổng kết nối âm thanh (Mic/Loa).

4. Thiết Bị IoT (Internet of Things) và Nhà Thông Minh

Thiết bị IoT thường có kích thước nhỏ, tối ưu công suất và tập trung vào việc đọc tín hiệu cảm biến hoặc điều khiển rơ-le, cơ cấu chấp hành.

Chân Cắm GPIO (General-Purpose Input/Output): Các hàng chân giao tiếp vật lý (thường thấy trên Raspberry Pi, ESP32, Arduino). Dùng để truyền/nhận tín hiệu Digital hoặc Analog trực tiếp từ các cảm biến, mạch công suất, hoặc module chuyển đổi.

Cổng Nguồn & Dữ liệu Nhỏ Gọn:

- Micro-USB/USB Type-C: Dùng để cấp nguồn 5V và nạp firmware (Flash code) từ máy tính.

- Jack DC (Barrel Jack): Cổng cấp nguồn một chiều (thường là 5V, 9V, hoặc 12V) cho các thiết bị như Gateway IoT, Router Wi-Fi nhỏ, hoặc camera giám sát.

Cổng Kết Nối Khối Terminal (Terminal Blocks/Cổng vặn vít): Thường thấy trên các thiết bị IoT công nghiệp (Industrial IoT) hoặc bộ điều khiển Access Control (như ZKTeco). Dùng để đấu nối trực tiếp dây trần của dòng điện RS-485, Wiegand (cho đầu đọc thẻ/vân tay), khóa từ (Lock), hoặc nút bấm (Exit Button).

Cổng Ăng-ten (SMA / RP-SMA): Cổng đồng trục vặn vít để gắn ăng-ten ngoài nhằm mở rộng vùng phủ sóng cho các giao thức không dây như Wi-Fi, Zigbee, LoRa, hoặc Cellular (4G/5G).

Bảng so sánh tổng hợp nhanh

CHI TIẾT HƠN VỀ CÁC LOẠI CỔNG KẾT NỐI

Để đi sâu chi tiết hơn, chúng ta sẽ phân tích kỹ về cấu tạo vật lý, hình dáng kỹ thuật, sơ đồ chân (pinout) hoặc cách thức hoạt động đặc trưng của từng loại cổng trên các hệ thống thiết bị này.

1. Thiết Bị Mạng (Networking Devices)

Các cổng mạng được thiết kế để tối ưu hóa mật độ cổng (port density) và khả năng module hóa để dễ dàng nâng cấp từ đồng sang quang.

Cổng RJ-45 (Copper Ethernet Port)

Chi tiết vật lý: Sử dụng đầu bấm 8 chân (8 Pin/8 Position 8 Contact – 8P8C). bên trong có các khe bằng đồng để tiếp xúc với lõi dây cáp mạng.

Cơ chế hoạt động: Ở tốc độ 10/100 Mbps (Fast Ethernet), thiết bị chỉ dùng 2 cặp dây (chân 1-2 để truyền TX, chân 3-6 để nhận RX). Nhưng từ tốc độ 1 Gbps (Gigabit) trở lên, cổng bắt buộc phải sử dụng toàn bộ 4 cặp dây (8 chân) để truyền nhận song song đồng thời (Bidirectional).

Tính năng PoE (Power over Ethernet): Cổng RJ-45 trên các Switch PoE có khả năng cấp nguồn điện DC (từ 44V đến 57V) trực tiếp trên các chân truyền dữ liệu để nuôi các thiết bị như Camera IP hoặc Access Point.

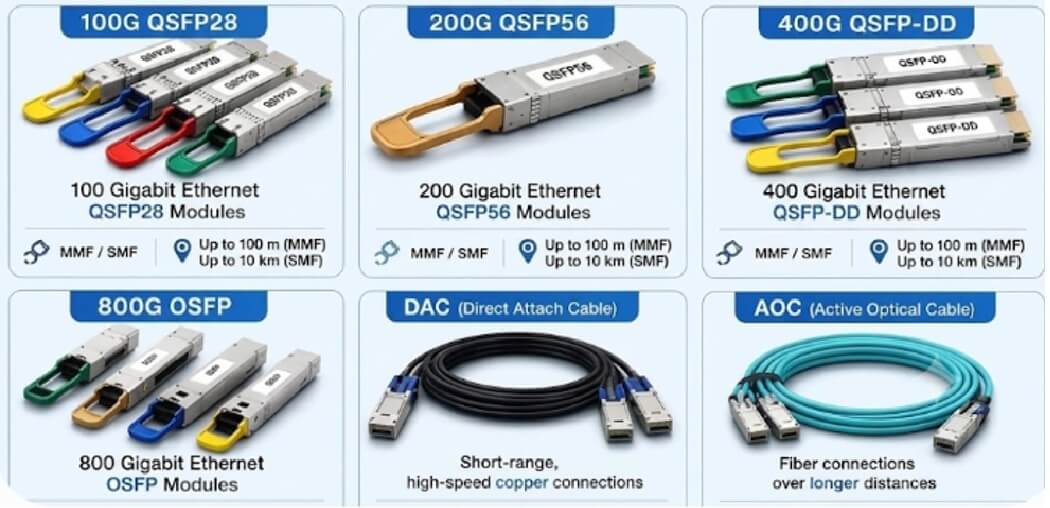

Cổng Module Quang (SFP, SFP+, SFP28, QSFP+)

Các cổng này thực chất là các khe cắm trống (Cage). Bạn phải cắm một module quang (Transceiver) vào đó, sau đó mới cắm dây cáp quang vào module.

SFP/SFP+/SFP28 (Form-factor nhỏ): Sử dụng chuẩn đầu cắm sợi quang dạng LC (Lucent Connector) – loại đầu nhỏ có lẫy cài.

QSFP+/QSFP28 (Quad SFP – Form-factor lớn): Thường sử dụng đầu cắm quang chuẩn MPO/MTP (gồm một hàng 12 hoặc 24 sợi quang song song bên trong một đầu nối duy nhất).

Hoặc có thể sử dụng cáp cắm trực tiếp DAC (Direct Attach Copper): Bản chất là một sợi dây đồng nhưng 2 đầu đúc sẵn module SFP/QSFP để kết nối các Switch đặt cạnh nhau trong tủ Rack nhằm tiết kiệm chi phí so với module quang truyền thống.

Cổng Console

Cổng Console RJ-45: Thường có màu xanh dương đặc trưng (Light Blue). Sử dụng cáp Rollover (Cáp một đầu RJ-45, một đầu Serial DB9) để cắm vào máy tính. Giao thức truyền thông là RS-232 (Serial).

Cổng Console Hiện Đại: Các dòng Switch/Firewall mới hiện nay trang bị thêm cổng Mini-USB hoặc USB Type-C làm cổng Console, tích hợp sẵn chip chuyển đổi USB-to-Serial bên trong, giúp quản trị viên cắm trực tiếp cáp USB thông thường từ laptop vào để cấu hình.

2. Thiết Bị Máy Chủ (Enterprise Servers)

Cổng trên máy chủ ưu tiên tính sẵn sàng cao (High Availability), quản trị độc lập và băng thông lưu trữ cực lớn.

Cổng Quản Trị Chuyên Dụng (Dedicated Management Port)

Vật lý: Là một cổng RJ-45 nhưng hoạt động dựa trên một Chipset (Baseboard Management Controller - BMC) riêng biệt nằm trên Mainboard máy chủ (như Dell iDRAC hay HP iLO).

Đặc tính: Cổng này có địa chỉ IP riêng, hoạt động bằng nguồn điện dự phòng (Standby Power). Ngay cả khi máy chủ đã tắt hệ điều hành (Shutdown), chỉ cần cắm dây nguồn vào ổ điện là bạn có thể truy cập qua cổng này để xem cảm biến nhiệt độ, ép nút bật nguồn, hoặc can thiệp sâu vào BIOS.

Cổng Lưu Trữ: SAS, SATA và Fibre Channel (FC)

Cổng Mini-SAS (SFF-8088/SFF-8644): Cổng vật lý dạng chữ nhật dẹt nằm ở phía sau máy chủ để kết nối ra các tủ đĩa mở rộng (Disk Shelf / JBOD). Tốc độ truyền tải đạt 6 Gbps hoặc 12 Gbps trên mỗi làn (lane).

Cổng Fibre Channel (FC Port): Nằm trên card HBA (Host Bus Adapter) cắm qua khe PCIe. Cổng này sử dụng các module quang chuyên dụng (thường là LC connector) nhưng chạy giao thức Fibre Channel thay vì Ethernet, kết nối trực tiếp tới các Switch SAN để trao đổi dữ liệu dạng khối (Block-level storage) với tủ đĩa SAN cao cấp.

3. Thiết Bị Máy Tính (PCs & Laptops)

Các cổng kết nối tập trung vào đa nhiệm và khả năng tương thích ngược.

Chi tiết về Cổng USB Type-C & Thunderbolt

USB-C hiện nay là cổng kết nối phức tạp và đa năng nhất trên máy tính vì nó đóng vai trò là "máng chứa" vật lý cho nhiều giao thức khác nhau:

Cấu tạo vật lý: Gồm 24 chân cắm đối xứng (12 chân mỗi mặt), giúp cắm mặt nào cũng được.

Cơ chế hoạt động đa giao thức:

DisplayPort Alt Mode: Chừa ra các chân truyền dữ liệu tốc độ cao (Tx/Rx) để chuyển đổi thành tín hiệu hình ảnh xuất ra màn hình rời.

USB Power Delivery (USB-PD): Sử dụng các chân CC1/CC2 để cấu hình bắt tay dòng điện, cho phép truyền tải nguồn điện hai chiều lên tới 100W hoặc 240W (chuẩn mới).

Thunderbolt 3/4: Ép cổng USB-C này chạy trực tiếp trên các làn PCIe của CPU, cho phép kết nối với Card đồ họa gắn ngoài (eGPU) hoặc ổ cứng SSD gắn ngoài với tốc độ siêu cao (40 Gbps).

Các cổng hiển thị thế hệ cũ vs hiện đại

VGA (Video Graphics Array): Cổng hình thang màu xanh có 15 chân chia thành 3 hàng. Truyền tín hiệu dạng Analog nên dễ bị nhiễu sóng nếu dây cáp quá dài hoặc chất lượng kém.

HDMI: Sử dụng 19 chân, truyền tín hiệu kỹ thuật số (Digital). Phiên bản HDMI 2.1 hiện nay hỗ trợ băng thông lên tới 48 Gbps, xuất được hình ảnh 8K/60Hz.

DisplayPort: Sử dụng 20 chân, có một góc vát đặc trưng và thường có lẫy khóa cơ học trên đầu cáp để tránh bị tuột. Khác với HDMI, DisplayPort có tính năng MST (Multi-Stream Transport) cho phép từ 1 cổng DP trên máy tính cắm nối tiếp ra màn hình 1, rồi từ màn hình 1 cắm tiếp ra màn hình 2 (Daisy Chaining).

4. Thiết Bị IoT và Mạch Điều Khiển (IoT & Embedded Systems)

Các cổng vật lý trong thế giới IoT hầu hết ở dạng thô (bare interfaces) hoặc các chuẩn truyền thông công nghiệp để tối ưu không gian và chi phí.

Chân Cắm GPIO (General-Purpose Input/Output)

Vật lý: Là các chân kim (Pin Header) nhô lên trên bo mạch (khoảng cách tiêu chuẩn giữa các chân thường là 2.54mm).

Chi tiết chức năng: Các chân này không có chức năng cố định mà được lập trình bằng phần mềm để trở thành:

+Digital Input/Output: Đọc trạng thái Bật/Tắt của nút nhấn, hoặc xuất lệnh kích hoạt Rơ-le (Relay).

+Analog Input (ADC): Đọc điện áp biến thiên (ví dụ từ cảm biến nhiệt độ analog, cảm biến ánh sáng) và chuyển thành tín hiệu số.

+Muxing (Gộp kênh): Một chân GPIO có thể cấu hình để chạy các giao thức nối tiếp như UART (chân TX/RX để truyền dữ liệu nối tiếp), I2C (chân SDA/SCL để kết nối nhiều cảm biến trên cùng 2 dây), hoặc SPI (MOSI/MISO/SCK để truyền dữ liệu tốc độ cao tới màn hình OLED nhỏ hoặc đầu đọc thẻ RFID).

Cổng Khối Terminal (Terminal Blocks/Đầu nối vặn vít)

Vật lý: Là một khối nhựa chứa các lỗ luồn dây điện và có các con vít nhỏ ở phía trên.

Cơ chế hoạt động: Kỹ thuật viên sẽ tuốt vỏ bọc của dây điện, đút lõi đồng trần vào lỗ và dùng tuốc-nơ-vít vặn chặt lại để cố định.

Ứng dụng thực tế: Phổ biến trên các cổng kết nối của thiết bị kiểm soát ra vào (Access Control) hoặc IoT công nghiệp chạy chuẩn RS-485 (gồm 2 dây Data+ và Data-). Kiểu kết nối này cực kỳ chắc chắn, chịu được rung lắc công nghiệp và không sợ bị tuột như các jack cắm thông thường.

Cổng Ăng-ten Đồng Trục (SMA/RP-SMA)

Vật lý: Là một cổng kim loại hình tròn có ren xoắn phía ngoài.

Phân biệt: * SMA: Đầu cổng trên thiết bị có lỗ ở giữa (Female) và ren ngoài, đầu dây ăng-ten có kim ở giữa (Male) và ren trong.

RP-SMA (Reverse Polarity): Đảo ngược lõi kim bên trong (thường dùng cho thiết bị Wi-Fi tiêu dùng để tuân thủ quy định sóng vô tuyến).
