CÔNG NGHỆ TRUYỀN TÍN HIỆU ETHERNET LAN

8-CÔNG NGHỆ TRUYỀN TÍN HIỆU ETHERNET LAN

I. CÁC LOẠI CÔNG NGHỆ TRUYỀN TÍN HIỆU MẠNG KÊT NỐI HIỆN NAY

Công nghệ mạng Internet & viễn thông hiện nay vô cùng rộng lớn. Ethernet & mạng LAN (Local Area Network) mà chúng ta đề cập thực chất là nền tảng cốt lõi cho mạng nội bộ của doanh nghiệp, gia đình và các trung tâm dữ liệu.

Tuy nhiên, để Internet toàn cầu vận hành và để chúng ta kết nối từ thiết bị cá nhân đến các máy chủ xuyên lục địa, có rất nhiều nhóm công nghệ khác đang hoạt động đồng thời. Chúng được chia theo các phạm vi và môi trường truyền dẫn như sau:

1. Công nghệ mạng không dây diện rộng (Wireless & Di động)

Đây là nhóm công nghệ giúp bạn kết nối Internet khi di chuyển mà không cần cắm dây cáp Ethernet.

   Mạng di động lượng cực lớn (Cellular Networks): Hiện tại phổ biến nhất là 4G LTE và 5G (với tốc độ cực cao, độ trễ thấp). Các nhà mạng toàn cầu cũng đang thử nghiệm và phát triển công nghệ 6G.

   Wi-Fi (Wireless LAN): Là "bạn đồng hành" chuẩn mực của Ethernet trong mạng nội bộ. Hiện nay các chuẩn mới nhất như Wi-Fi 6E và Wi-Fi 7 đang hoạt động mạnh mẽ, sử dụng các băng tần 2.4GHz, 5GHz và 6GHz để cho tốc độ không kém gì cáp mạng.

   Mạng IoT diện rộng (LPWAN): Dành riêng cho các thiết bị thông minh, cảm biến smart city, bao gồm các công nghệ như LoRaWAN, NB-IoT, Sigfox. Chúng truyền dữ liệu ít nhưng khoảng cách cực xa và tiết kiệm pin.

2. Công nghệ truy cập Internet băng thông rộng (Broadband Access)

Đây là các công nghệ giúp kéo Internet từ nhà mạng (ISP) về đến router của văn phòng hoặc nhà bạn.

   FTTH/GPON (Cáp quang vật lý): Thay thế hoàn toàn cho cáp đồng (ADSL) ngày xưa. Các công nghệ như GPON, XG-PON hoặc 10G-PON cho phép truyền Internet bằng ánh sáng qua sợi quang với băng thông từ 1Gbps đến 10Gbps.

   Internet Vệ tinh (Satellite Internet): Điển hình là Starlink (của SpaceX) hay OneWeb. Công nghệ này sử dụng chùm vệ tinh quỹ đạo thấp (LEO) để cấp Internet cho các vùng sâu vùng xa, biển đảo hoặc những nơi không thể kéo cáp quang.

   5G FWA (Fixed Wireless Access): Thay vì kéo dây cáp vào nhà, nhà mạng đặt một thiết bị nhận sóng 5G công suất cao để biến nó thành mạng Internet cố định cho cả tòa nhà.

3. Công nghệ mạng diện rộng và kết nối liên vùng (WAN & Core Network)

Khi các gói tin Ethernet của bạn rời khỏi văn phòng, chúng sẽ đi vào mạng đường trục (Core Network) của các nhà mạng lớn thông qua các công nghệ WAN.

   SD-WAN (Software-Defined WAN): Công nghệ hiện đại nhất đang dần thay thế mạng WAN truyền thống. Nó dùng phần mềm để tự động định tuyến, tối ưu hóa và bảo mật đường truyền Internet giữa các chi nhánh doanh nghiệp.

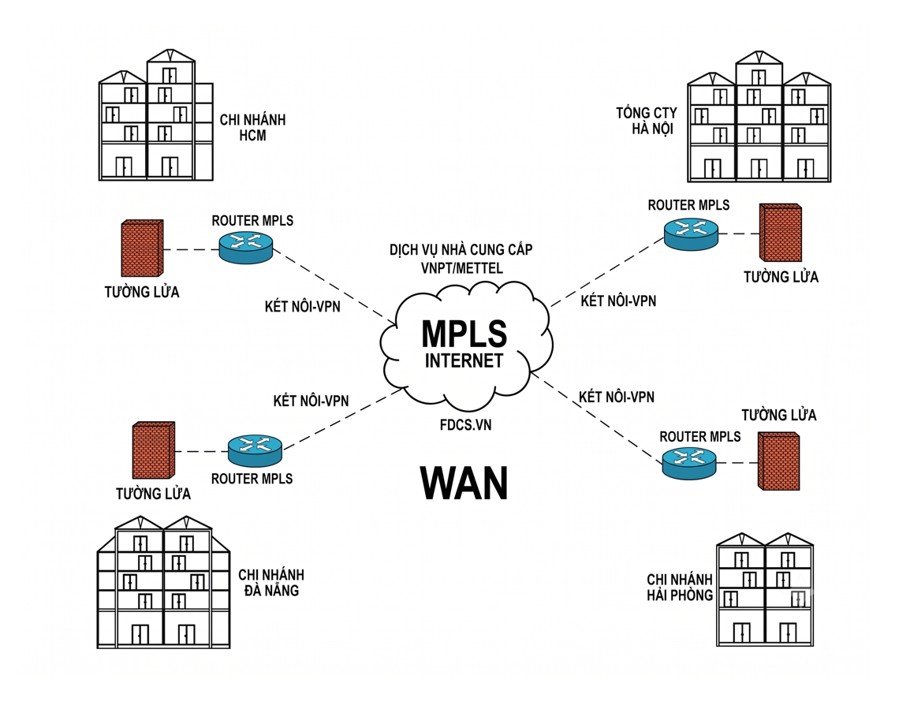

   MPLS (Multiprotocol Label Switching): Công nghệ chuyển mạch nhãn riêng tư, độ bảo mật và tính ổn định cực cao, vẫn đang được các ngân hàng, tập đoàn lớn và chính nhà mạng dùng làm bộ khung đường trục.

   DWDM (Dense Wavelength Division Multiplexing): Công nghệ ghép kênh theo bước sóng quang. Nó cho phép gộp hàng trăm luồng dữ liệu khác nhau chạy trên cùng một sợi cáp quang biển hoặc cáp quang xuyên quốc gia, đẩy dung lượng đường trục lên hàng Terabit mỗi giây.

4. Công nghệ định tuyến và giao thức Internet (Routing & Protocols)

Để hàng tỷ thiết bị hiểu nhau, thế giới mạng đang chạy song song các giao thức cốt lõi:

   IPv4 và IPv6: Giao thức địa chỉ Internet. Vì IPv4 đã cạn kiệt, công nghệ IPv6 với không gian địa chỉ gần như vô hạn đang được chuyển dịch mạnh mẽ trên toàn cầu.

   BGP (Border Gateway Protocol): Giao thức định tuyến cốt lõi của toàn bộ Internet. Thiếu BGP, các nhà mạng lớn (ISP) trên thế giới sẽ không biết cách tìm đường để chuyển gói tin qua lại lẫn nhau.

Nếu ví Ethernet giống như hệ thống đường nhựa nội đô trong một thành phố, thì Internet hiện nay cần thêm Wi-Fi/5G (như xe bay, phương tiện cá nhân kết nối nhanh), FTTH/GPON (như các cửa ngõ cao tốc), và MPLS/DWDM (như hệ thống đường sắt cao tốc xuyên quốc gia) để tạo nên một mạng lưới giao thông toàn cầu thông suốt.

II. THẾ NÀO LÀ CÔNG NGHỆ ETHERNET LAN

      Công nghệ Ethernet LAN (Local Area Network - Mạng cục bộ) là công nghệ truyền thông phổ biến nhất hiện nay được sử dụng để kết nối các thiết bị máy tính, máy chủ, máy in và các thiết bị mạng khác lại với nhau trong một phạm vi địa lý giới hạn (như trong một văn phòng, tòa nhà, nhà máy hoặc nhà ở).

Được phát triển lần đầu tiên bởi Xerox vào những năm 1970 và sau đó được chuẩn hóa bởi IEEE dưới tên gọi chuẩn IEEE 802.3, Ethernet đã trở thành "ngôn ngữ chung" cho hầu hết các mạng nội bộ trên toàn thế giới.

Dưới đây là các khía cạnh cốt lõi định nghĩa nên công nghệ Ethernet LAN:

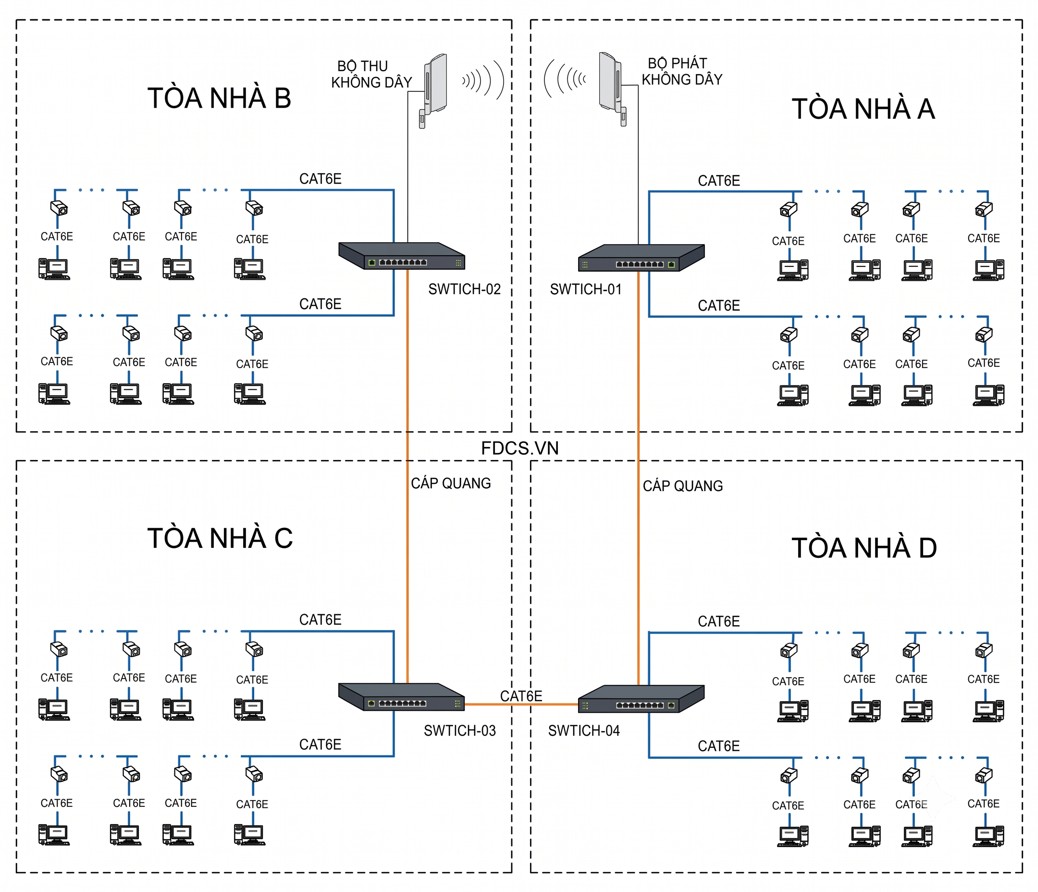

(Hệ thống Mạng LAN tại doanh nghiệp)

1. Nguyên lý hoạt động cơ bản

Ethernet hoạt động chủ yếu ở hai tầng thấp nhất trong mô hình OSI: Tầng vật lý (Physical Layer) và Tầng liên kết dữ liệu (Data Link Layer).

   Địa chỉ MAC (Media Access Control): Mỗi thiết bị trong mạng Ethernet có một địa chỉ vật lý duy nhất gồm 48-bit gọi là địa chỉ MAC (do nhà sản xuất định danh). Ethernet sử dụng địa chỉ này để định tuyến chính xác dữ liệu từ thiết bị nguồn đến thiết bị đích trong cùng một mạng LAN.

   Cơ chế truyền dữ liệu (Frames): Dữ liệu trong mạng Ethernet không truyền đi vô điều kiện mà được đóng gói thành các đơn vị gọi là Ethernet Frame (Khung dữ liệu). Mỗi frame sẽ chứa địa chỉ MAC nguồn, địa chỉ MAC đích, dữ liệu cần truyền và mã kiểm tra lỗi (FCS).

   Cơ chế kiểm soát truy cập đường truyền (CSMA/CD): Trong các mạng Ethernet dùng cáp đồng trục hoặc Hub cũ (Hub hoạt động ở chế độ Half-Duplex - Bán song công), Ethernet sử dụng thuật toán Carrier Sense Multiple Access with Collision Detection để lắng nghe đường truyền và phát hiện xung đột dữ liệu. Tuy nhiên, trong các mạng LAN hiện đại sử dụng Switch và chế độ Full-Duplex (Song công toàn phần), hiện tượng xung đột này hầu như đã bị loại bỏ hoàn toàn.

2. Các thành phần phần cứng trong Ethernet LAN

Một mạng Ethernet LAN tiêu chuẩn bao gồm các thành phần cơ bản sau:

   Thiết bị đầu cuối: Máy tính (PC/Laptop), Máy chủ (Server), Camera IP, Thiết bị chấm công, v.v. Các thiết bị này kết nối với mạng thông qua Card mạng (NIC - Network Interface Card).

   Thiết bị chuyển mạch (Switch): Là trung tâm của mạng Ethernet LAN hiện đại. Switch có nhiệm vụ đọc địa chỉ MAC đích trong Ethernet Frame và chỉ chuyển tiếp khung dữ liệu đó đến chính xác cổng kết nối với thiết bị nhận, giúp tối ưu hóa băng thông và bảo mật.

   Phương tiện truyền dẫn (Cáp mạng):

   Cáp đồng xoắn đôi (Twisted Pair): Phổ biến nhất là cáp Cat5e, Cat6, Cat6A sử dụng đầu nối RJ45. Khoảng cách truyền tải tối đa thông thường là 100 mét.

   Cáp quang (Fiber Optic): Sử dụng cho các kết nối khoảng cách xa hoặc yêu cầu băng thông cực lớn (như kết nối giữa các Switch cốt lõi - Core Switch, hoặc nối các tầng/tòa nhà với nhau).

3. Quá trình tiến hóa và Tốc độ của Ethernet

Ethernet liên tục phát triển để đáp ứng nhu cầu băng thông ngày càng cao của doanh nghiệp và trung tâm dữ liệu:

4. Ưu điểm vượt trội của Công nghệ Ethernet

Lý do Ethernet trở thành công nghệ thống trị mạng LAN suốt nhiều thập kỷ qua:

Chi phí thấp: Thiết bị phần cứng (Switch, cáp, card mạng) có giá thành rất rẻ so với các công nghệ mạng khác trước đây (như Token Ring hay ATM).

Dễ lắp đặt và quản lý: Cấu trúc cắm-và-chạy (Plug-and-Play) cơ bản giúp việc triển khai mạng Ethernet cực kỳ nhanh chóng.

Khả năng mở rộng (Scalability): Dễ dàng nâng cấp tốc độ mạng từ 1Gbps lên 10Gbps hoặc cao hơn mà không cần thay đổi toàn bộ kiến trúc mạng, chỉ cần thay đổi thiết bị đầu cuối hoặc module quang phù hợp.

Độ tin cậy cao: Khả năng chống nhiễu tốt (đặc biệt khi dùng cáp quang hoặc cáp đồng chống nhiễu) và băng thông ổn định hơn rất nhiều so với mạng không dây (Wi-Fi).

ỨNG DỤNG CỦA CÔNG NGHỆ ETHERNET LAN

Để hiểu sâu hơn về công nghệ Ethernet LAN, chúng ta sẽ phân tích chi tiết từ kiến trúc phân tầng trong mô hình lý thuyết, cấu trúc của một đơn vị dữ liệu, cho đến các cấu trúc liên kết mạng và ứng dụng thực tế trong hạ tầng doanh nghiệp hiện nay.

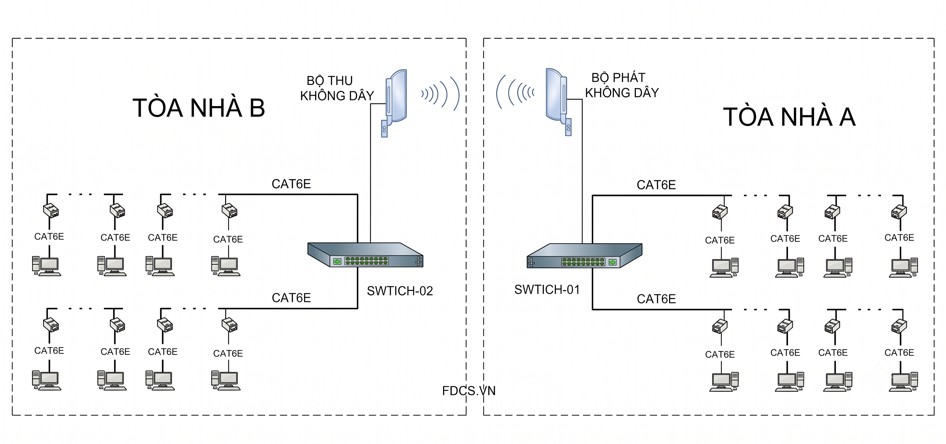

(Hệ thống mạng LAN tại hai tòa nhà)

1. Phân tích chuyên sâu về Kiến trúc Ethernet LAN

Ethernet hoạt động chủ yếu ở hai tầng thấp nhất của mô hình OSI: Tầng vật lý (Physical Layer) và Tầng liên kết dữ liệu (Data Link Layer). Sự thành công của Ethernet nằm ở cách nó chuẩn hóa việc truyền dữ liệu qua phần cứng.

a. Tầng liên kết dữ liệu (Data Link Layer)

Trong chuẩn IEEE 802.3, tầng này được chia thành hai phân tầng chức năng:

   LLC (Logical Link Control - IEEE 802.2): Làm nhiệm vụ giao tiếp với các giao thức tầng trên (như IP ở tầng Network), quản lý việc kiểm soát luồng (flow control) và xử lý lỗi cơ bản.

   MAC (Media Access Control): Đây là trái tim của Ethernet. Nó chịu trách nhiệm đóng gói dữ liệu thành các Ethernet Frame, chèn địa chỉ MAC nguồn/đích và thực hiện cơ chế quản lý truy cập đường truyền.

b. Cấu trúc một Ethernet Frame tiêu chuẩn

Mọi dữ liệu truyền qua mạng Ethernet đều được "băm nhỏ" và đóng gói vào một cấu trúc định sẵn gọi là Frame (Kích thước từ 64 đến 1518 bytes). Một Frame tiêu chuẩn (Ethernet II) bao gồm các trường sau:

-Preamble (7 bytes) & SFD (1 byte): Chuỗi bit đồng bộ hóa tín hiệu giữa thiết bị gửi và nhận.

-Destination MAC Address (6 bytes): Địa chỉ vật lý của thiết bị nhận.

-Source MAC Address (6 bytes): Địa chỉ vật lý của thiết bị gửi.

-Type / Length (2 bytes): Xác định giao thức của tầng mạng được đóng gói bên trong (ví dụ: 0x0800 cho IPv4, 0x86DD cho IPv6).

-Data (Payload) (46 - 1500 bytes): Dữ liệu thực tế được chuyển đi. Nếu dữ liệu nhỏ hơn 46 bytes, các bit đệm (padding) sẽ được thêm vào để đủ kích thước tối thiểu (64 bytes cho toàn bộ frame).

-FCS (Frame Check Sequence - 4 bytes): Sử dụng thuật toán CRC (Cyclic Redundancy Check) để kiểm tra xem frame dữ liệu có bị lỗi hay biến dạng trong quá trình truyền tải hay không. Nếu lỗi, Switch hoặc NIC sẽ hủy frame đó.

2. Các mô hình vật lý (Topology) và Sự tiến hóa phần cứng

a. Sự dịch chuyển từ Bus sang Star Topology

Quá khứ (Bus Topology): Ethernet sơ khai sử dụng một sợi cáp đồng trục chung cho tất cả các thiết bị. Khi một máy truyền tin, toàn bộ các máy khác phải lắng nghe. Nếu hai máy truyền cùng lúc sẽ xảy ra hiện tượng xung đột dữ liệu (Collision), buộc phải dùng thuật toán CSMA/CD để truyền lại.

Hiện tại (Star Topology): Mạng Ethernet hiện đại sử dụng mô hình hình sao với Switch làm trung tâm. Mỗi thiết bị sở hữu một đường truyền riêng biệt kết nối vào một cổng của Switch.

Switch hoạt động ở chế độ Full-Duplex (Song công toàn phần): Thiết bị có thể vừa gửi vừa nhận dữ liệu cùng một lúc.

Mỗi cổng trên Switch là một Collision Domain độc lập, nghĩa là hiện tượng xung đột dữ liệu vật lý đã bị triệt tiêu hoàn toàn.

b. Các chuẩn cáp và cổng kết nối hiện đại

Hạ tầng Ethernet LAN ngày nay phụ thuộc lớn vào việc lựa chọn loại cáp:

Cáp đồng (Twisted Pair - RJ45): Sử dụng các dòng cáp như Cat6 (hỗ trợ 1 Gbps ở khoảng cách 100m) hoặc Cat6A / Cat7 (hỗ trợ 10 Gbps ở khoảng cách 100m). Thường dùng để kết nối từ Switch đến các thiết bị đầu cuối của người dùng.

Cáp quang (Fiber Optic - SFP/SFP+/QSFP): Sử dụng cáp quang Single-mode hoặc MultMode kết nối qua các module quang. Thường dùng cho các đường trung kế (Trunking) nối giữa các Switch tầng, Core Switch, hoặc kết nối ra hệ thống Server/Storage đòi hỏi băng thông từ 10Gbps, 40Gbps đến 100Gbps.

3. Ứng dụng thực tế của Công nghệ Ethernet LAN hiện nay

Trong kỷ nguyên chuyển đổi số, Ethernet LAN không chỉ đơn thuần là cắm dây mạng cho máy tính văn phòng, mà nó đã tiến hóa thành nền tảng cốt lõi cho rất nhiều hệ thống hạ tầng thông minh:

a. Hạ tầng mạng Doanh nghiệp (Enterprise Networking)

Ethernet LAN là bộ khung cho toàn bộ hệ thống CNTT của doanh nghiệp. Để tối ưu hóa và bảo mật, các kỹ sư mạng tích hợp nhiều công nghệ nâng cao dựa trên nền tảng Ethernet:

VLAN (Virtual LAN - IEEE 802.1Q): Chia một Switch vật lý thành nhiều mạng logic khác nhau (ví dụ: VLAN Phòng Kế toán, VLAN Phòng IT, VLAN Khách). Điều này giúp cô lập lưu lượng mạng, tăng tính bảo mật và giảm lưu lượng Broadcast.

Trunking & Link Aggregation (LACP - IEEE 802.3ad): Gộp nhiều đường truyền Ethernet vật lý lại thành một đường truyền logic duy nhất để tăng băng thông (ví dụ: gộp 4 đường 1Gbps thành 1 đường 4Gbps) và tạo cơ chế dự phòng (nếu 1 dây đứt, các dây còn lại vẫn chạy).

Bảo mật cổng (Port Security / 802.1X): Kiểm soát truy cập ở tầng Ethernet, chỉ cho phép các địa chỉ MAC hợp lệ hoặc các thiết bị được xác thực qua Active Directory/RADIUS mới được phép kết nối vào hệ thống mạng.

b. Cấp nguồn qua đường dây mạng (PoE - Power over Ethernet)

Một trong những ứng dụng mang tính cách mạng của Ethernet hiện nay là khả năng truyền tải cả dữ liệu lẫn nguồn điện trên cùng một sợi cáp mạng chuẩn (Cat5e/Cat6).

Ứng dụng: Cấp nguồn trực tiếp cho Camera IP, Thiết bị kiểm soát ra vào (Biometric Access Control), Điện thoại VoIP, và các Bộ phát sóng Wi-Fi (Access Point) doanh nghiệp.

Lợi ích: Tiết kiệm chi phí đi dây điện, không cần bố trí ổ cắm nguồn tại các vị trí lắp đặt trên cao hoặc góc khuất, và dễ dàng quản lý nguồn tập trung thông qua Switch PoE (có thể tắt/mở nguồn của thiết bị từ xa qua câu lệnh).

c. Hệ thống giám sát (Surveillance) và Tòa nhà thông minh (Smart Building)

IP Surveillance: Các hệ thống Camera giám sát độ phân giải cao (4K, 8K) đòi hỏi băng thông lớn, liên tục và độ trễ thấp. Ethernet LAN với băng thông Gigabit đáp ứng hoàn hảo việc truyền tải dữ liệu video từ hàng trăm Camera về đầu ghi hình (NVR).

Mạng IoT và Quản lý tòa nhà (BMS): Các hệ thống quản lý bãi đỗ xe thông minh, hệ thống điều hòa, đèn chiếu sáng, và các cảm biến an toàn trong các tòa nhà hiện đại ngày nay đều đang chuyển dịch sang sử dụng module Ethernet để kết nối tập trung, giúp việc quản lý và điều khiển tự động hóa trở nên đồng bộ.

d. Hạ tầng Trung tâm dữ liệu (Data Center) và Tính toán hiệu năng cao

Tại các trung tâm dữ liệu hoặc các hệ thống chạy hạ tầng ảo hóa, điện toán đám mây, Ethernet đóng vai trò kết nối các cụm máy chủ (Server Cluster) và hệ thống lưu trữ (SAN/NAS).

Ở phân khúc này, người ta sử dụng các chuẩn Ethernet tốc độ cực cao như 40G, 100G, hoặc 400G Ethernet kết hợp với các giao thức tối ưu như RoCE (RDMA over Converged Ethernet) để truyền tải dữ liệu trực tiếp giữa bộ nhớ các máy chủ mà không cần đi qua hệ điều hành, giảm thiểu tối đa độ trễ cho các tác vụ xử lý dữ liệu lớn (Big Data) hoặc AI/Machine Learning.

CHÚ Ý:

Nếu như Wi-Fi mang lại sự linh hoạt và tiện dụng cho kết nối không dây, thì Ethernet LAN vẫn duy trì vị thế "độc tôn" là xương sống của mọi hệ thống hạ tầng nhờ vào độ ổn định tuyệt đối, băng thông lớn, độ trễ cực thấp và khả năng bảo mật cao ở cấp độ phần cứng.
