THIẾT KẾ HỆ THỐNG ĐIỆN CHO PHÒNG MÁY CHỦ 12 RACK TIÊU CHUẨN
I. TIÊU CHÍ THIẾT KẾ:
Đối với tủ Rack 42U, nhu cầu điện và công suất nguồn không cố định theo kích thước tủ, mà phụ thuộc vào thiết bị bên trong như Server, Switch, Firewall, Storage, UPS, PDU, Camera/NVR…
1. Các mức công suất điện phổ biến cho Rack 42U
Nhu cầu điện, Aptomat (CB) và công suất nguồn cho tủ Rack 42U phụ thuộc trực tiếp vào mật độ thiết bị (Server, Switch, Storage) lắp bên trong. Trong phòng máy chủ tiêu chuẩn, một tủ 42U thường được thiết kế tải điện trung bình từ 4 kW đến 7 kW, sử dụng cặp Aptomat 32A cắm nguồn dự phòng kép A/B.
Mật độ tải | Công suất thiết kế | Aptomat (CB) cấp nguồn | Loại điện áp | Thiết bị điển hình |
Thấp (Network Rack) | 2 kW – 3.5 kW | 16A (1 Pha) | 1 Pha 220V | Switch, Router, Firewall, Patch Panel |
Tiêu chuẩn (Standard) | 4 kW – 6 kW | 32A (1 Pha) | 1 Pha 220V | 5–10 Server 1U/2U, SAN Storage |
Cao (High Density) | 7 kW – 10 kW | 32A (3 Pha) hoặc 2 x 32A (1 Pha) | 3 Pha 380V hoặc 2 đường 1 Pha | Blade Center, Virtualization Cluster |
Rất cao (AI /GPU) | 12 kW – 20+ kW | 32A – 63A (3 Pha) | 3 Pha 380V | GPU Server, High-density Blade |
Cách tính toán Aptomat & Dây dẫn
Quy tắc an toàn 80%: Aptomat và đường dây cấp nguồn chỉ được vận hành liên tục tối đa 80% công suất định mức để tránh bị nhảy CB do dòng khởi động (Inrush Current) hoặc quá nhiệt.
Công thức chọn CB 1 pha (220V):
Yêu cầu hệ thống phân phối nguồn (PDU) & Dự phòng
Số lượng PDU: Chuẩn Data Center yêu cầu gắn 2 thanh PDU đứng (0U) ở hai bên hông sau tủ Rack (Nguồn A và Nguồn B).
Thiết kế dự phòng 2N: Mỗi PDU kết nối tới một đường điện/UPS độc lập. Trong điều kiện bình thường, mỗi đường chỉ gánh 50% tải. Khi 1 nguồn bị sập, đường còn lại sẽ gánh 100% tải mà không gây sập Aptomat.
Chuẩn ổ cắm đầu ra PDU:
C13 (10A): Dùng cho Server 1U/2U, Switch, Router.
C19 (16A): Dùng cho Blade Server, UPS, Chassis Storage công suất lớn.
C21/C22: Chịu tải tối đa 20A-32A Dùng cho hệ thống công suất lớn, nhiều thiết bị tải lớn
Sự kết hợp phổ biến: Mỗi PDU 42U thường có 20–24 ổ C13 + 4–6 ổ C19.
2. Cách tính công suất và Aptomat
Công thức cơ bản: (P = U × I) Trong đó: P = Công suất (W); U = Điện áp (220V); I = Dòng điện (A)
Trường hợp 1:CB 16A thì 220V × 16A = 3.520W ≈ 3,5 kW
Tải sử dụng liên tục nên chỉ nên khai thác khoảng 80%: 3,5 kW × 80% ≈ 2,8 Kw (Phù hợp Rack có tải thực tế khoảng 2–2,5 kW).
Trường hợp 2: CB 32A Thì 220V × 32A = 7.040W ≈ 7 kW (Tải khuyến nghị: 7 kW × 80% ≈ 5,6 kW) (Phù hợp Rack Server có tổng tải khoảng 4–5,5 kW).
Trường hợp 3: CB 40A Thì 220V × 40A = 8,8 kW (Tải liên tục khuyến nghị khoảng: 7 kW) (Phù hợp Rack có mật độ thiết bị cao).
3. Phương án phổ biến cho 01 tủ Rack 42U
Với một tủ Rack chứa:
02–05 Server; Core Switch; Access Switch; Firewall
Storage/NAS; NVR hoặc thiết bị chuyên dụng; UPS; PDU
Phương án tiêu chuẩn nguồn điện đầu vào:
Điện áp: 220VAC – 1 pha
Công suất thiết kế: 5–6 kW/Rack
CB tổng: 32A; PDU: 32A; UPS: 6 kVA

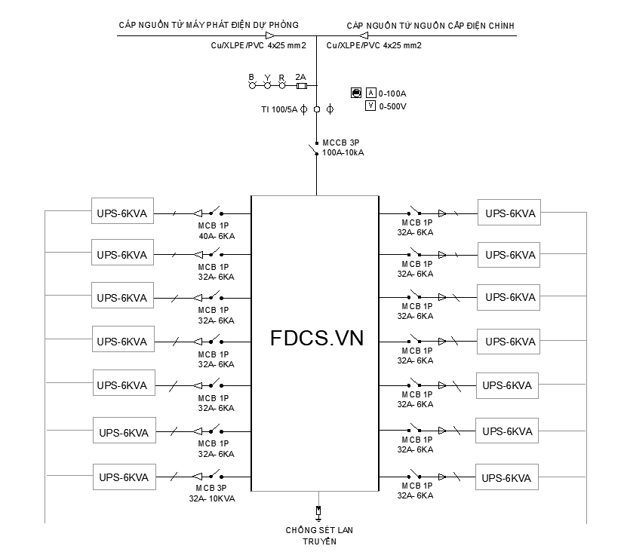

Sơ đồ: Nguồn điện 220VAC ⮕MCCB/(64-1000A)/MCB 1P/32A ⮕UPS 6 Kva ⮕PDU Rack 32A ⮕( Server/Switch/Firewall/Storage)
MCCB (viết tắt của từ tiếng Anh Molded Case Circuit Breaker) là aptomat dạng khối hay cầu dao tự động vỏ đúc, dùng để ngắt mạch điện tự động khi xảy ra sự cố quá tải hoặc ngắn mạch
Bảo vệ quá tải: Ngắt điện khi dòng điện vượt quá mức định mức cho phép trong thời gian dài (dùng băng kép lưỡng kim).
Bảo vệ ngắn mạch (chập điện): Ngắt điện tức thời khi xảy ra hiện tượng đoản mạch để tránh cháy nổ (dùng cơ chế từ tính)
Đặc điểm và Ứng dụng
Dòng điện định mức: Thường từ 63A lên đến hàng nghìn Ampe (lên tới 1600A hoặc 2500A)
Môi trường sử dụng: Chủ yếu dùng trong hệ thống điện công nghiệp, nhà xưởng, tòa nhà thương mại hoặc các nhánh chính của hệ thống điện dân dụng lớn
Khác biệt với MCB: MCB (Miniature Circuit Breaker) là aptomat tép nhỏ, dòng điện thấp (dưới 125A), thường dùng cho hộ gia đình. Trong khi đó, MCCB chịu được công suất lớn hơn, có vỏ đúc cứng cáp và cho phép chỉnh dòng định mức ở một số dòng cao cấp
MCB (viết tắt của Miniature Circuit Breaker, còn gọi là cầu dao tự động dạng tép hoặc aptomat tép) là thiết bị điện tự động ngắt mạch điện khi xảy ra sự cố quá tải hoặc ngắn mạch (chập điện)
Chức năng chính
Bảo vệ quá tải: Ngắt mạch khi dòng điện chạy qua vượt quá mức cho phép trong thời gian dài để tránh cháy nổ dây dẫn.
Bảo vệ ngắn mạch: Ngắt điện ngay lập tức khi xảy ra hiện tượng chập pha hoặc chập dương-âm
Dòng điện định mức: Thường nhỏ hơn hoặc bằng 100A.
Dòng cắt ngắn mạch: Thường ở mức thấp đến trung bình, phù hợp với mạng điện dân dụng và văn phòng.
Ứng dụng: Lắp đặt chủ yếu trong tủ điện gia đình, chung cư, hoặc các nhánh phụ của hệ thống điện công nghiệp
4. Lựa chọn loại thanh nguồn PDU cho Rack 42U:
Khác biệt cốt lõi giữa các loại PDU (Power Distribution Unit) nằm ở mức độ kiểm soát dòng điện, khả năng cảnh báo sự cố và tính năng điều khiển thiết bị từ xa.
Tiêu chí | PDU Basic | PDU Metered | PDU Switched/Managed |
Giám sát điện năng | Không có | Giám sát tổng dòng điện (A), điện áp (V), công suất (kW) | Giám sát chi tiết tổng PDU và từng ổ cắm riêng biệt (Outlet-level) |
Điều khiển từ xa | Không | Không | Bật/Tắt/Reboot cứng từng ổ cắm qua Web, CLI hoặc SNMP |
Kết nối mạng | Không | Có port RJ45 (trên dòng Metered-by-IP) | Có port RJ45 (Hỗ trợ SNMPv3, HTTPS, SSH, Radius) |
Cảnh báo quá tải | Không | Cảnh báo qua màn hình LED, Email, SNMP Trap | Cảnh báo đa kênh (Email, Syslog, SNMP) khi chạm ngưỡng cảnh báo |
Trình tự cấp điện | Bật đồng loạt khi có nguồn | Bật đồng loạt | Lập trình bật từng ổ theo độ trễ (Power Sequencing) tránh dâng dòng |
Khóa ổ cắm chưa dùng | Không | Không | Cho phép tắt/vô hiệu hóa các ổ cắm trống để tránh cắm chui |
Độ rủi ro bo mạch | Rất thấp (Không có linh kiện điện tử) | Thấp (Bo mạch đo lường độc lập với đường điện) | Trung bình (Nhiều Relay & mạch điều khiển) |
Tư vấn ứng dụng cho tủ Rack 42U phòng máy chủ:
Nên chọn PDU Basic: Dành cho tủ Network Rack (chỉ chứa Switch, Patch Panel, Firewall) hoặc hạ tầng có ngân sách hạn chế và luôn có nhân sự IT trực onsite 24/7.
Nên chọn PDU Metered: Dành cho tủ Server tiêu chuẩn. Màn hình hiển thị tải trực tiếp giúp kỹ sư kiểm tra nhanh thông số điện trước khi lắp thêm Server mới, đảm bảo tổng dòng không vượt quá 80% định mức Aptomat khi chạy dự phòng 1 nguồn A hoặc B.
Nên chọn PDU Switched/Managed: Dành cho tủ chứa Server quan trọng, hệ thống ảo hóa, phòng máy chủ không có người trực thường xuyên (Remote Data Center/Branch Office) hoặc thuê Colocation. Khi Server bị treo OS không thể SSH/RDP, bạn có thể truy cập Web PDU để reboot cứng nguồn từ xa ngay lập tức mà không cần đến tận nơi.
5. Phương án chuyên nghiệp – Nguồn A/B dự phòng: Đây là phương án khuyến nghị nếu Rack chứa hệ thống quan trọng.
Cấu hình: 02 nguồn điện độc lập; 02 CB riêng; 02 UPS; 02 PDU dọc trong Rack; Server sử dụng Dual Power Supply
Ví dụ:
Thiết bị | Nguồn A | Nguồn B |
|---|---|---|
Server 1 | PSU1 | PSU2 |
Server 2 | PSU1 | PSU2 |
Core Switch | PSU1 | PSU2 |
Firewall HA | FW1 | FW2 |
Storage | PSU1 | PSU2 |
Mỗi nhánh A/B nên đủ khả năng chịu 100% tải quan trọng khi nhánh còn lại gặp sự cố.
Ví dụ Rack có tải thực tế 4 kW:
Nguồn A: thiết kế ≥ 4 kW/Nguồn B: thiết kế ≥ 4 kW
CB A: 32A/CB B: 32A
6. Cấu hình tôi đề xuất cho một Rack 42U tiêu chuẩn
Nếu chưa có danh sách thiết bị cụ thể, bạn có thể lấy cấu hình thiết kế ban đầu như sau:
RACK 42U => Nguồn điện vào 220VAC => MCCB/MCB (1P-32A) => ATS/Chuyển nguồn (nếu có) => UPS Online 6 Kva => PDU A – 32A/PDU B – 32A => Tủ Rack (Server; Firewall; Core Switch; Storage; Thiết bị khác)
Thông số thiết kế đề xuất
Điện áp: 220VAC – 50Hz
CB tổng: 32A
Công suất thiết kế: khoảng 6–7 kW
Công suất khai thác liên tục: nên khoảng 5 kW
UPS: Online Double Conversion 6 kVA hoặc 10 kVA tùy tải
PDU: 02 × 32A cho nguồn A/B
Tiếp địa: bắt buộc có hệ thống tiếp địa cho Rack và thiết bị
Dự phòng tăng trưởng: tối thiểu 20–30%
II. THIẾT KẾ TỦ ĐIỆN TỔNG CHO PHÒNG MÁY CHỦ 12 RACK -32A
Với phòng máy chủ có 12 tủ Rack, mỗi Rack cấp nguồn tối đa 32A, tôi đề xuất thiết kế 01 tủ điện tổng MDB/PDU Room theo hướng dự phòng, an toàn và phù hợp cho phòng Server/Data Center quy mô nhỏ–trung bình.
1. Giả định thiết kế: Tạm tính theo hệ thống:
Điện áp: 3 pha 380/400VAC – 50Hz
Mỗi Rack: 01 nhánh nguồn 32A
Khuyến nghị mỗi Rack sử dụng 2 đường nguồn A/B
Tủ điện tổng có cấp nguồn cho:
12 Rack chứa thiết bị các loại
Hệ thống UPS
Hệ thống điều hòa chính xác/Inverter
Hệ thống chiếu sáng
Hệ thống camera, Access Control
Hệ thống PCCC, giám sát môi trường
Thiết bị dự phòng

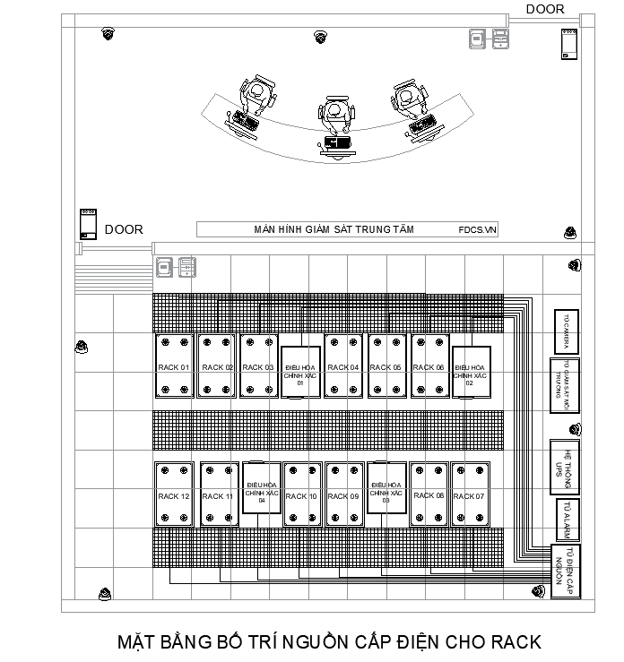

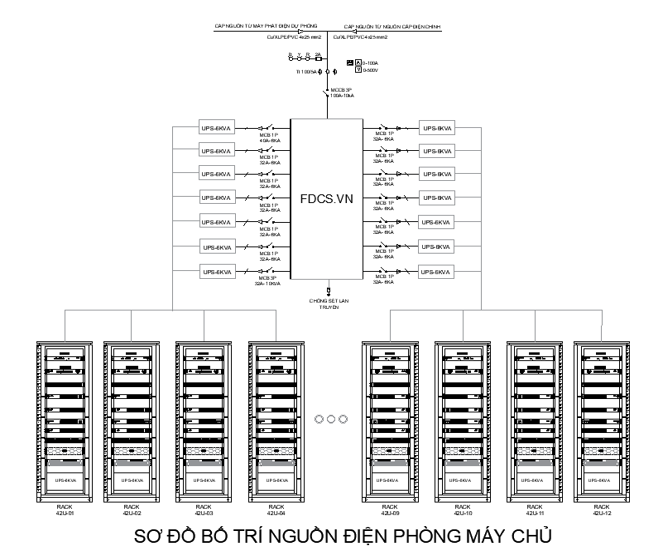

2. Sơ đồ kiến trúc nguồn đề xuất
3. Tính toán công suất cho 12 Rack 32A
Phương án 1: Mỗi Rack 1 nguồn 32A
Nếu mỗi Rack dùng điện 1 pha 230V – 32A:
Công suất tối đa mỗi Rack:
P=U×I P=230×32=7.360W ≈ 7,36 kW/Rack
Tổng 12 Rack: 12×7,36=88,32kW
Như vậy:
Hạng mục | Giá trị | ||
|---|---|---|---|
Số Rack | 12 | ||
Dòng điện/Rack | 32A | ||
Điện áp | 230VAC | ||
Công suất tối đa/Rack | 7,36 kW | ||
Tổng công suất IT tối đa | 88,32 kW |
| |
Tuy nhiên, không nên thiết kế CB và UPS đúng bằng 88 kW.
Nên cộng thêm dự phòng tối thiểu 25–30%.
Công suất thiết kế đề xuất: 88 kW × 1,3 = khoảng 115 kW; Tôi đề xuất thiết kế hạ tầng nguồn IT khoảng 120 kW.
Lưu ý quan trọng: Hai đường A/B không nên cộng công suất thành 240 kW. Nếu thiết bị IT có nguồn dự phòng và tải được chia đều, tổng tải IT thực tế vẫn tính theo tải tiêu thụ thực tế; mỗi đường nguồn phải được tính toán để chịu tải theo phương án dự phòng mong muốn.
4. Đề xuất Aptomat tổng
Với công suất thiết kế khoảng 120 kW, nguồn 3 pha 400V: Thì (I=3 × U × PFP); Giả sử PF ≈ 0,9: I ≈ 1,732 × 400× 0,9120000 ≈ 192A
Đề xuất:
Thiết bị | Khuyến nghị |
|---|---|
MCCB/ACB tổng | 250A – 3P/4P |
Dự phòng mở rộng | 25–30% |
Busbar | Tối thiểu 250A, nên chọn 320A |
Khả năng mở rộng | Có thể nâng lên khoảng 150–180 kW tùy cấu hình |
Khuyến nghị thực tế: Tủ điện tổng 250A hoặc 320A: Nếu phòng Server dự kiến mở rộng thêm Rack hoặc tăng mật độ công suất, tôi nghiêng về tủ MDB 320A.
5. Phân bổ CB cho 12 Rack
Tôi đề xuất mỗi Rack có 02 nguồn độc lập A và B.
Ví dụ:
Rack | Nguồn A | Nguồn B |
|---|---|---|
Rack 01 | MCB 32A | MCB 32A |
Rack 02 | MCB 32A | MCB 32A |
Rack 03 | MCB 32A | MCB 32A |
Rack 04 | MCB 32A | MCB 32A |
Rack 05 | MCB 32A | MCB 32A |
Rack 06 | MCB 32A | MCB 32A |
Rack 07 | MCB 32A | MCB 32A |
Rack 08 | MCB 32A | MCB 32A |
Rack 09 | MCB 32A | MCB 32A |
Rack 10 | MCB 32A | MCB 32A |
Rack 11 | MCB 32A | MCB 32A |
Rack 12 | MCB 32A | MCB 32A |
Tổng số nhánh: 12 Rack × 2 nguồn = 24 nhánh 32A
6. Cấu hình tủ điện tổng tôi đề xuất

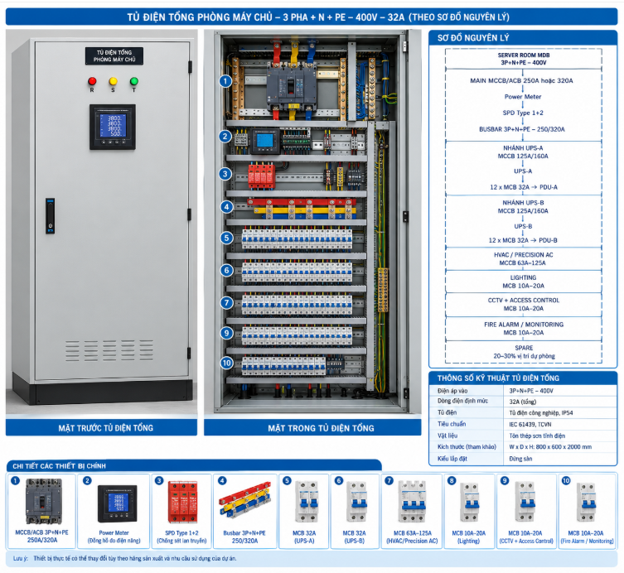

TỦ MDB SERVER ROOM – 250A/320A
(Mô hình tủ điện tổng cho phòng Server 12 Rack)
8. Đề xuất UPS
Nếu tổng tải IT thực tế có thể đạt khoảng 80–90 kW, có thể cân nhắc:
Phương án tiêu chuẩn
UPS Online 100 kVA
Dự phòng khoảng 20–30%
Có thể cấu hình N+1
Phương án 5 × 25 kW = 125 kW (Trong đó: 4 module hoạt động; 1 module dự phòng)
Hoặc thiết kế:
UPS-A 100 kVA + UPS-B 100 kVA
Cấp nguồn độc lập:

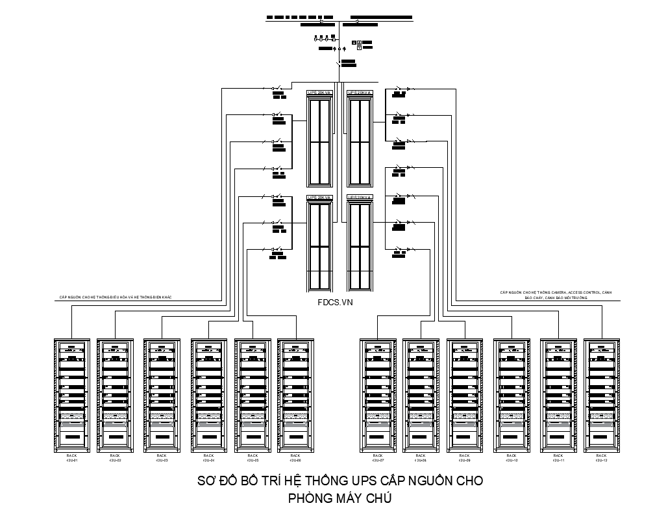

(UPS-A ─────► PDU-A ─────► 12 Rack) + (UPS-B ─────► PDU-B ─────► 12 Rack)
9. Kích thước tủ điện đề xuất: Với 24 nhánh Rack và các nhánh UPS/HVAC/phụ trợ:
Thông số | Đề xuất |
|---|---|
Kiểu tủ | Tủ điện đứng |
Kích thước tham khảo | H2000 × W800–1000 × D600 mm |
Cấp bảo vệ | IP31–IP42 tùy vị trí |
Incomer | 250A hoặc 320A |
Busbar | 250A/320A |
SPD | Type 1+2 hoặc Type 2 tùy vị trí trong hệ thống |
Đồng hồ điện | Multifunction Power Meter |
Giám sát | RS485/Modbus TCP/SNMP Gateway nếu cần |
Dự phòng | Tối thiểu 20–30% |
10. Khuyến nghị cấu hình hoàn chỉnh
Tôi đề xuất phương án cho 12 Rack như sau: 01 × Tủ MDB 320A – 3P+N+PE
Bên trong gồm:
01 × MCCB/ACB tổng 320A
01 × Đồng hồ đo điện đa năng
01 × SPD chống sét lan truyền
01 × Busbar 320A
02 × MCCB cấp cho UPS-A và UPS-B
24 × MCB/RCBO/MCCB nhánh 32A cho 12 Rack A/B
CB cấp HVAC
CB cấp chiếu sáng
CB Camera/Access Control
CB hệ thống giám sát
20–30% nhánh dự phòng
Thanh PE/N riêng
Hệ thống tiếp địa cho Rack và thiết bị
Sơ đồ một sợi tổng quát
Lưu ý rất quan trọng
Để chốt chính xác CB tổng 250A hay 320A, công suất UPS và tiết diện cáp, cần biết 32A là công suất cực đại thực tế của mỗi Rack hay chỉ là định mức CB/PDU, đồng thời cần xác định tải của điều hòa và các thiết bị phụ trợ. Với 12 Rack, tôi khuyến nghị không chọn theo phép cộng đơn giản mà nên tính theo tải IT thực tế, hệ số đồng thời, dự phòng tăng trưởng và yêu cầu dự phòng A/B.
