Phần I: CÁCH TÍNH TOÁN CÔNG SUẤT CỦA HỆ THỐNG ĐIỀU HÒA CHÍNH XÁC

Hệ thống điều hòa chính xác cho phòng máy chủ (Precision Air Conditioning/PAC) là một phần rất quan trọng trong hạ tầng Data Center. Khác với điều hòa dân dụng, hệ thống này được thiết kế để vận hành liên tục 24/7, kiểm soát chính xác nhiệt độ, độ ẩm, luồng gió và khả năng làm lạnh cho thiết bị CNTT.

1. Tính toán tải lạnh & Lựa chọn công nghệ

Giả định tải nhiệt

Mật độ tiêu chuẩn (4 kW – 5 kW/rack): Tổng tải IT Q_IT = 12 x 5kW = 60kW (= 17 TR /205.000 BTU/h).

Tổn thất môi trường & Chiếu sáng (+15%): Công suất làm lạnh thực tế cần thiết Q_{thực tế} = 70kW.

Phương án dự phòng ($N+1$): Sử dụng 3 dàn lạnh công suất 35 kW (2 dàn chạy gánh tải 100%, 1 dàn dự phòng luân phiên) hoặc 4 dàn In-Row 25 kW (3 chạy, 1 dự phòng).

So sánh mô hình triển khai

2. Phương án thi công & Lắp đặt hạ tầng

Bố trí mặt bằng (Layout)

Quy hoạch hàng rack: Xếp 12 rack thành 2 hàng đối diện ($6 + 6$) để tạo hành lang lạnh (Cold Aisle) ở giữa rộng tối thiểu 1.2 m.

Nhốt hành lang lạnh (CAC - Cold Aisle Containment): Dùng vách kính cường lực hoặc tấm Mica cách nhiệt bịt kín hai đầu và trần của hành lang lạnh.

Lắp đặt dàn lạnh: Đặt 3 - 4 thiết bị In-Row DX (Giải nhiệt gió) xen kẽ đều giữa hai dãy rack.

Hệ thống cơ điện phụ trợ

Đường ống đồng & Gas lạnh:

Đường ống bọc cách nhiệt Armaflex dày tối thiểu 19mm.

Khoảng cách từ dàn lạnh đến dàn nóng outdoor ngắn nhất có thể (< 30m), nếu chênh lệch độ cao > 5m phải đặt bẫy dầu (Oil Trap).

Cấp nguồn điện: Cấp 2 nguồn điện A/B độc lập từ nguồn UPS và Máy phát điện qua tủ phân phối nguồn ATS/PDU.

Hệ thống thoát nước ngưng & Cấp ẩm:

Lắp bơm xả nước ngưng tự động (Condensate Pump) cho từng dàn lạnh.

Cấp đường nước sạch cấp ẩm (Purified Water) cho bộ tạo ẩm tuần hoàn (Ultrasonic/Electrode Humidifier).

3. Cấu hình & Cài đặt hệ thống (Configuration)

Cài đặt thông số môi trường chuẩn (Tiêu chuẩn ASHRAE)

Nhiệt độ khí cấp (Supply Air):22°C ± 1°C (Đảm bảo nhiệt độ khí đầu vào thiết bị IT từ 18°C – 27°C).

Độ ẩm tương đối (RH):50% ± 5% (Ngăn ngừa tĩnh điện khi quá khô và đọng sương khi quá ẩm).

Cấu hình chế độ dự phòng & Luân phiên (Rotation & Failover)

Kết nối mạng nội bộ giữa các dàn lạnh qua chuẩn RS485/Ethernet (Giao thức Modbus RTU / BACnet IP).

Thiết lập chế độ Teamwork:

Rotation: Đảo ca vận hành giữa dàn active và standby sau mỗi 24 giờ hoặc 168 giờ để cân bằng tuổi thọ máy nén.

Cascade (Chạy tăng cường): Khi nhiệt độ phòng vượt ngưỡng 26 °C (do server chạy quá tải), dàn dự phòng tự động kích hoạt chạy song song để hỗ trợ.

Failover: Khi 1 dàn gặp lỗi (Alarm/High Pressure/Power Loss), dàn dự phòng khởi động ngay lập tức trong vòng 30 giây.

Auto-Restart: Kích hoạt tính năng tự khởi động lại đúng trạng thái cài đặt trước đó sau khi có điện trở lại.

Cảnh báo & Tích hợp giám sát (DCIM/BMS)

Giao tiếp BMS: Đấu nối cổng SNMP Card/Modbus RTU về trung tâm giám sát hạ tầng DCIM hoặc hệ thống BMS của tòa nhà.

Lắp đặt cảm biến sự cố:

Cảm biến rò rỉ nước (Water Leak Detection Cable) chạy quanh chân máy lạnh và dưới sàn khu vực chứa ống đồng.

Cảm biến nhiệt độ/độ ẩm gắn tại mặt trước (Air In) và mặt sau (Air Out) của 3 vị trí rack quan trọng (đầu, giữa, cuối dãy).

4. Bảng chọn mã thiết bị chính xác (Model Selection)

Dưới đây là 2 phương án mã thiết bị trực tiếp từ hai thương hiệu hàng đầu thế giới:

Phương án 1: Schneider Electric (APC Uniflair InRow DX)

Phương án 2: Vertiv (Liebert CRV In-Row Series)

5. Bố trí mặt bằng lắp đặt (Layout Recommendation)

Cách xếp 12 tủ Rack: Xếp thành 2 dãy đối diện (6 Rack + 6 Rack), mặt trước hướng vào nhau tạo thành Hành lang lạnh (Cold Aisle).

Vị trí 4 dàn In-Row:

Dãy A (6 rack): Đặt 2 dàn In-Row tại vị trí Rack #2 và Rack #5.

Dãy B (6 rack): Đặt 2 dàn In-Row tại vị trí Rack #2 và Rack #5 (đặt so le so với dãy A để luồng gió phân bổ đều nhất).

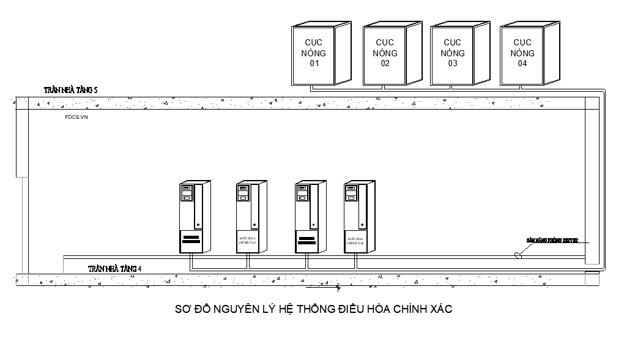

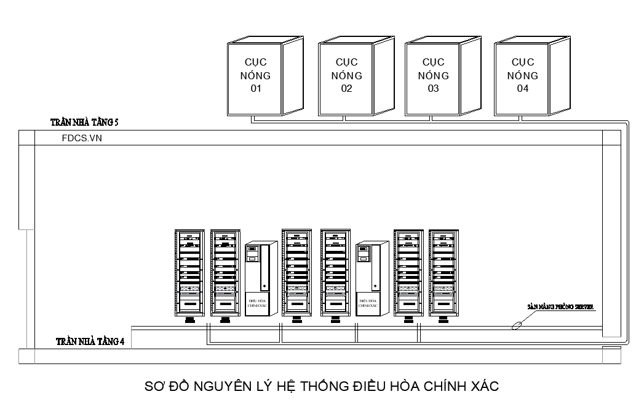

SƠ ĐỒ LẮP ĐẶT TỔNG THỂ:

Dưới đây là thiết kế mặt bằng tổng thể, sơ đồ vị trí thiết bị và phương án đi tuyến đường ống gas/nước xả chi tiết cho phòng máy chủ 12 rack mật độ cao (8 kW/rack) sử dụng công nghệ làm mát In-Row kết hợp nhốt hành lang lạnh (Cold Aisle Containment - CAC).

1. Yêu cầu diện tích & Kích thước không gian

Kích thước tủ Rack: 600 mm (Rộng) x 1200mm (Sâu) x 42U/45U (Cao).

Kích thước điều hòa In-Row: 300 mm (Rộng) x 1200mm (Sâu) x 42U/45U (Cao).

Kích thước hàng tủ (8 thiết bị/hàng): 6Racks x 600mm + 2 In-Row x 300mm = 4.200mm\ (4.2m).

Khoảng cách hành lang lạnh (Cold Aisle): Rộng 1.200mm (chuẩn để thao tác lắp thiết bị và tối ưu áp suất gió).

Khoảng cách hành lang nóng (Hot Aisle - phía sau rack): Tối thiểu 1.200 mm tới tường để mở cửa sau và đi dây cáp.

Diện tích phòng tối thiểu khuyến nghị:6m x 6m = 36m² (Chiều cao trần thạch cao/bê tông tối thiểu 2.8m).

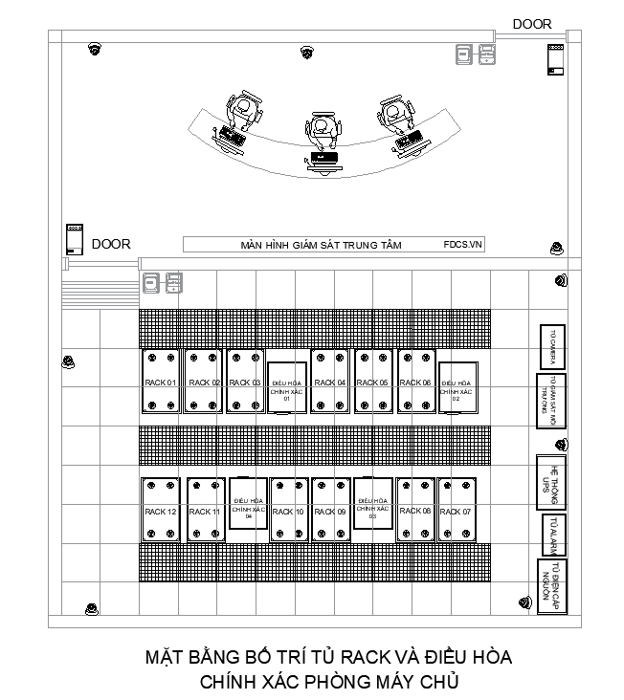

2. Sơ đồ mặt bằng bố trí 2D (Layout Diagram)

Hệ thống gồm 2 dãy tủ đặt song song đối mặt nhau, tạo thành 1 hành lang lạnh ở giữa được bịt kín trần và 2 cửa lùa hai đầu.

Nguyên tắc phân bổ vị trí In-Row PAC

Dãy A: PAC1 đặt giữa Rack #1 & #2; PAC2 đặt giữa Rack #4 & #5.

Dãy B: PAC3 đặt giữa Rack #8 & #9; PAC4 đặt giữa Rack #10 & #11.

Mục đích: Đặt so le giúp phân bổ luồng khí lạnh cực kỳ đồng đều dọc theo chiều dài hành lang, loại bỏ triệt để điểm nóng cục bộ tại các tủ chứa Blade Server tải cao.
