THIẾT KẾ HỆ THỐNG GIÁM SÁT MÔI TRƯỜNG PHÒNG MÁY CHỦ

I. TIÊU CHÍ THIẾT KẾ HỆ THỐNG GIÁM SÁT MÔI TRƯỜNG PHÒNG MÁY CHỦ

Giải pháp giám sát môi trường cho phòng máy chủ 12 rack được thiết kế theo chuẩn ASHRAE TC9.9, đảm bảo theo dõi liên tục 24/7 các yếu tố nhiệt độ, độ ẩm, rò rỉ nước, nguồn điện, luồng khí, an toàn cháy nổ và truy cập vật lý nhằm tối ưu hiệu suất làm mát và ngăn ngừa nguy cơ gián đoạn hệ thống.

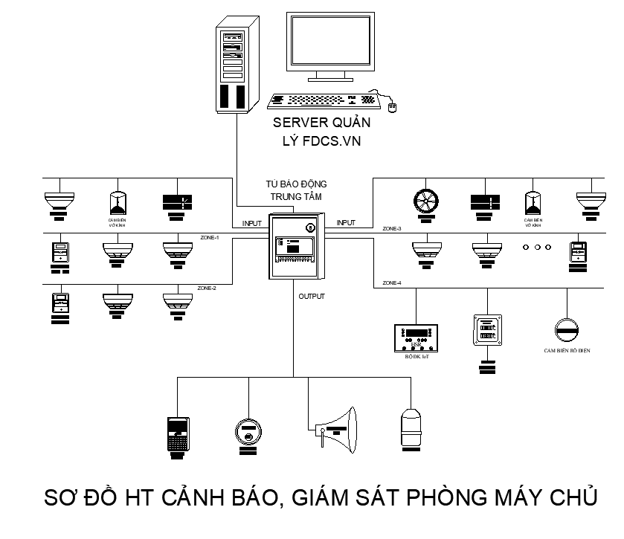

1.1 Kiến trúc tổng quan hệ thống

Phòng máy chủ 12 rack (diện tích trung bình 25 - 40 m²) thường bố trí theo mô hình Hành lang nóng/Hành lang lạnh (Hot Aisle / Cold Aisle). Hệ thống giám sát gồm 3 lớp chính:

Lớp cảm biến (Sensor Layer): Thu thập dữ liệu vật lý tại từng tủ rack, dàn lạnh, gầm sàn nâng và không gian phòng.

Lớp xử lý trung tâm (Control & Gateway Layer): Bộ điều khiển trung tâm (Main Controller) tiếp nhận dữ liệu từ cảm biến, xử lý logic ngưỡng, kích hoạt cảnh báo tại chỗ và truyền dữ liệu lên hạ tầng mạng.

Lớp quản lý & Cảnh báo (Management & Alerting Layer): Phần mềm giám sát tập trung (NMS/DCIM) lưu trữ dữ liệu, vẽ biểu đồ Heatmap nhiệt độ và gửi cảnh báo đa kênh (SMS, Email, Telegram, Còi/Đèn).

1.2 Các loại cảm biến được lắp đặt:

Một tủ giám sát môi trường có thể thu thập dữ liệu về trung tâm điều hành gồm:

Cảm biến nhiệt độ (Temperature)

Cảm biến độ ẩm (Humidity)

Cảm biến rò rỉ nước (Water Leak)

Cảm biến khói (Smoke)

Cảm biến cửa (Door)

Cảm biến mất điện (Power Failure)

Cảm biến lưu lượng gió (Air Flow)

Cảm biến chênh lệch áp suất (Differential Pressure)

1.3 Kịch bản cảnh báo & Luồng xử lý sự cố

1.Thu thập & Đánh giá: Bộ điều khiển đọc dữ liệu cảm biến mỗi 2 - 5 giây/lần.

2.Kích hoạt cảnh báo tại chỗ:

Bật còi báo động và đèn tháp tín hiệu (Red Flash Light) ngay tại phòng máy chủ.

3.Phát tin nhắn cảnh báo từ xa:

Mức Warning: Gửi Email, thông báo ứng dụng Telegram / Zalo Webhook tới ca trực vận hành IT.

Mức Critical (Nhiệt vượt 32°C, có nước rò rỉ, mất nguồn UPS): Bộ Modem GSM tự động gửi SMS trực tiếp và thực hiện cuộc gọi tự động (Auto-call) tới danh sách số điện thoại Quản trị viên IT/Infrastructure.

4.Tự động hóa hành động (Automated Actions):

Kết nối ngõ ra Relay của bộ trung tâm để tự động bật quạt tăng cường, kích hoạt máy bơm hút nước phụ, hoặc gửi lệnh shutdown an toàn (Graceful Shutdown) cho các máy chủ không quan trọng nếu nhiệt độ vượt ngưỡng nguy hiểm kéo dài.

1.4 Mô hình thiết kế hệ thống NOC giám sát môi trương:

Nếu bạn muốn, tôi có thể tiếp tục thiết kế trọn bộ mô hình NOC/Phòng máy chủ 12 Rack theo hướng chuyên nghiệp, gồm:

🖥️ Màn hình Video Wall NOC – DCIM, BMS, Camera, Network Monitoring

🗄️ Khu vực 12 Rack – bố trí Hot Aisle/Cold Aisle

🌡️ Giám sát nhiệt độ, độ ẩm, PUE, điện năng

🔥 Fire Alarm/VESDA/chữa cháy khí sạch

⚡ UPS – PDU – ATS – máy phát điện

🌐 Core Switch – Firewall – Router – Server – SAN/NAS

📹 Camera giám sát phòng máy chủ

🚨 Alarm & Incident Management

🖥️ Bàn điều hành NOC 4–6 vị trí

📊 Sơ đồ kiến trúc NOC + DCIM/BMS

II. CHI TIẾT VỀ GIẢI PHÁP VÀ PHƯƠNG ÁN LẮP ĐẶT THIẾT BỊ

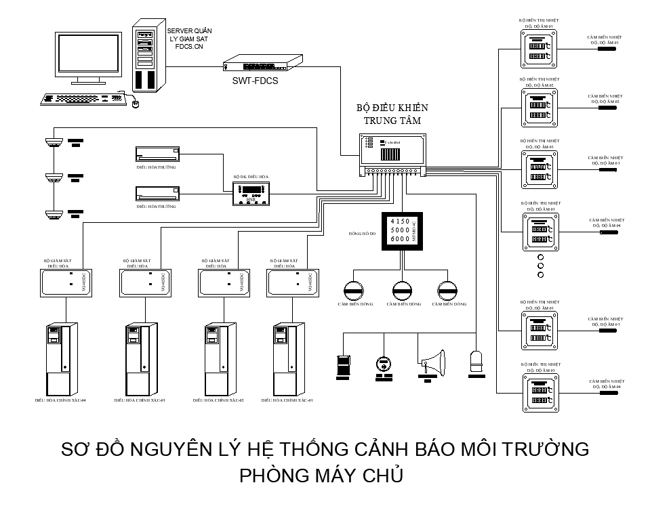

2.1 Kiến trúc Mạng & Quy hoạch Truyền dẫn (Network Architecture)

Hệ thống giám sát môi trường trung tâm dữ liệu (DCIM/EMS) cho phòng 12 rack yêu cầu tính sẵn sàng cao, cách ly bảo mật và hỗ trợ dự phòng truyền thông đa tầng.

Quy hoạch Mạng và Giao thức

Mạng độc lập (Out-of-Band Network): Bộ điều khiển trung tâm (Main Controller) được đấu nối vào một VLAN giám sát riêng biệt trên Switch quản trị, cách ly hoàn toàn với mạng sản xuất (Production Network) để tránh nguy cơ tấn công mạng hoặc nghẽn mạch khi xảy ra sự cố.

Giao thức truyền thông lớp dưới (Fieldbus):

RS-485 (Modbus RTU): Sử dụng cáp xoắn đôi chống nhiễu (STP Cat6 hoặc Cáp Belden 2-pair) nối chuỗi (Daisy-Chain) từ Controller đến các module mở rộng I/O và PDU thông minh. Tốc độ truyền baud rate tối thiểu 9600 bps, khoảng cách kéo cáp tối đa 1200m.

1-Wire Bus: Áp dụng cho các chuỗi cảm biến nhiệt độ/độ ẩm tiết kiệm cổng.

Giao thức tích hợp thượng tầng (Upstream Protocols):

SNMP v3: Truyền dữ liệu về hệ thống NMS (Zabbix, PRTG, SolarWinds) với mã hóa AES-128 và xác thực SHA.

Modbus TCP/BACnet IP: Tích hợp trực tiếp vào hệ thống Quản lý Tòa nhà (BMS) tổng thể.

MQTT over TLS (Port 8883): Đẩy dữ liệu thời gian thực dạng JSON về hệ thống giám sát tập trung hoặc Cloud Dashboard.

2.2 Thiết kế Lắp đặt Cảm biến Chi tiết theo Vùng

Vùng 1: Micro-Climate Tủ Rack (Micro-Climate Monitoring)

Do hiện tượng phân tầng nhiệt (Thermal Stratification), không khí nóng có xu hướng dồn lên đỉnh tủ. Việc đặt cảm biến đúng độ cao giúp phát hiện sớm nguy cơ quá nhiệt chip xử lý.

Lối hút khí lạnh (Cold Aisle - Mặt trước tủ): Lắp 3 cảm biến nhiệt độ tại các mốc độ cao: 10% (đáy), 50% (giữa) và 90% (đỉnh) chiều cao tủ rack (tương ứng vị trí 4U, 22U, 38U). Cảm biến độ ẩm tích hợp tại vị trí giữa tủ.

Lối xả khí nóng (Hot Aisle - Mặt sau tủ): Lắp 1 cảm biến nhiệt độ tại điểm 90% chiều cao tủ (nơi không khí xả ra có nhiệt độ cao nhất).

Tính toán số lượng: Với 12 tủ rack, tổng số điểm đo micro-climate là:

Mặt trước: 12 tủ × 3 điểm = 36 điểm đo nhiệt độ + 12 điểm đo độ ẩm.

Mặt sau: 12 tủ × 1 điểm = 12 điểm đo nhiệt độ.

Tổng cộng: 48 cảm biến nhiệt độ và 12 cảm biến độ ẩm phân bổ trên 12 tủ.

Vùng 2: Hạ tầng Làm mát & Sàn nâng (Cooling & Underfloor Subsystem)

Cáp định vị điểm rò rỉ nước (Location-based Water Leak Detection Cable):

Sử dụng cáp cảm biến đính kèm bộ đọc định vị khoảng cách (độ chính xác ±0.5m).

Đường cáp đi khép kín quanh chân 2 dàn lạnh chính xác (In-Row hoặc Perimeter AC), chạy dưới gầm sàn nâng dọc theo các khay cáp điện và rãnh thoát nước ngưng.

Khi có nước đọng chạm vào bất kỳ điểm nào trên dây, bộ hiển thị sẽ tính toán điện trở biến thiên và trả về chính xác vị trí bị rò rỉ tính theo mét (ví dụ: "Rò nước tại vị trí 14.5m - Dưới chân tủ Rack 06").

Cảm biến chênh áp (Differential Pressure Sensor - Delta-P):

Lắp đặt 2 bộ đo chênh áp: 1 bộ đo chênh áp giữa gầm sàn nâng (khoang áp suất dương) và không gian phòng; 1 bộ đo chênh áp giữa Cold Aisle (hành lang lạnh đóng kín) và Hot Aisle.

Dải đo: 0 đến 100 Pa. Ngưỡng vận hành tiêu chuẩn: duy trì áp suất dương từ 20 Pa đến 35 Pa để đảm bảo không khí lạnh được đẩy đều qua tất cả các lỗ sàn thông hơi (Perforated Tiles).

Cảm biến luồng khí (Airflow Sensor): Đặt tại cửa gió thổi của dàn lạnh để phát hiện sự cố quạt gió bị hỏng hoặc giảm lưu lượng thổi.

Vùng 3: Hạ tầng Điện & Năng lượng (Power Subsystem)

Smart PDU (iPDU - Rack Power Distribution Unit):

Trang bị 2 iPDU (Nguồn A và Nguồn B) loại Metered-per-Outlet cho mỗi tủ rack (Tổng 24 iPDU cho 12 tủ).

Giám sát chi tiết các thông số điện năng: Điện áp (V), Dòng điện RMS (A), Công suất thực (kW), Công suất biểu kiến (kVA), Sóng hài dòng điện (THD-I), Hệ số công suất (Power Factor - PF).

Hỗ trợ giám sát cân bằng pha giữa các pha L1, L2, L3 của nguồn điện tổng.

Giám sát Tủ nguồn UPS & ATS:

Kết nối trực tiếp cổng RS485 (Modbus RTU) của bộ điều khiển UPS vào Controller để truy xuất các thanh ghi: Trạng thái nạp/xả ắc quy (SoC - State of Charge), Mức độ lão hóa ắc quy (SoH - State of Health), Nhiệt độ chuỗi ắc quy, Điện áp DC Bus.

Trang bị các ngõ vào tiếp điểm khô (Dry Contact Input) nối tới bộ chuyển nguồn tự động (ATS) để nhận biết tín hiệu: Nguồn lưới khả dụng, Nguồn máy phát khả dụng, Trạng thái đóng/cắt của CB tổng.

Vùng 4: An ninh Vật lý & Chống cháy (Physical Security & Safety)

Giám sát cửa tủ Rack (Rack Access Control): Lắp đặt khóa điện từ hoặc cảm biến má từ (Magnetic Door Sensor) ở cả cửa trước và cửa sau của 12 tủ rack. Cấu hình cảnh báo khi cửa tủ mở quá 5 phút mà không được xác thực qua thẻ RFID.

Cảm biến cảnh báo khói sớm (Early Smoke Detection Integration):

Ngoài cảm biến khói quang học độc lập lắp dưới sàn nâng và trên trần, hệ thống tiếp nhận tiếp điểm khô cảnh báo sự cố từ hệ thống hút khói cảnh báo sớm (VESDA) và Hệ thống PCCC khí sạch (FM200/Novec 1230).

2.3 Thuật toán Xử lý Cảnh báo & Ngưỡng Hysteresis

Để loại bỏ tình trạng báo động giả hoặc nhiễu tín hiệu liên tục do thông số dao động quanh ngưỡng cài đặt (Alert Fluttering), hệ thống phải áp dụng thuật toán Ngưỡng trễ (Hysteresis) và Thời gian xác nhận (Hold-time Delay).

Bảng Ma trận Phân cấp Cảnh báo Chi tiết

2.4 Quy trình Triển khai & Nghiệm thu Hệ thống

Triển khai giải pháp giám sát môi trường đòi hỏi sự chuẩn xác theo thứ tự tuần tự để tránh gây gián đoạn hạ tầng CNTT đang vận hành.

a. Khảo sát chi tiết & Lập sơ đồ không gian 3D: Thời gian dự kiến: 2 – 3 ngày.

Khảo sát kích thước phòng máy chủ, vị trí sàn nâng, đường đi của đường ống cấp/thoát nước điều hòa.

Định vị chính xác tọa độ 12 tủ rack trên bản đồ CAD/3D.

Kiểm tra dung lượng cổng kết nối trên các tủ PDU hiện hữu và không gian trống trên rack mạng trung tâm để lắp đặt Main Controller.

b. Thi công Tuyến cáp & Lắp đặt Phần cứng: Thời gian dự kiến: 5 - 6 ngày.

Đi đường cáp tín hiệu RS-485 chống nhiễu và cáp Ethernet Cat6 cách ly dưới gầm sàn nâng hoặc trong khay cáp chuyên dụng.

Gắn cảm biến nhiệt độ/độ ẩm mặt trước và mặt sau 12 tủ rack theo đúng tiêu chuẩn độ cao quy định.

Rải cáp cảm biến định vị rò rỉ nước khép kín xung quanh dàn lạnh và khu vực nguy cơ ngập nước.

Lắp đặt bộ trung tâm Main Controller, đấu nối nguồn A/B từ 2 nhánh UPS riêng biệt.

c. Giao thức Kết nối & Lập trình Controller: Thời gian dự kiến: 3 ngày.

Cấu hình địa chỉ IP tĩnh (Out-of-Band Network), định danh tên cho từng cảm biến theo quy chuẩn (ví dụ: SEN_TEMP_RACK01_FRONT_TOP).

Thiết lập chuỗi địa chỉ Modbus RTU Slave ID cho hệ thống cảm biến chuỗi.

Cài đặt tham số ngưỡng Hysteresis và thời gian xác nhận tín hiệu cho từng loại cảm biến.

d. Tích hợp Phần mềm DCIM & Cấu hình Kênh Cảnh báo: Thời gian dự kiến: 3 ngày.

Cấu hình đẩy dữ liệu qua SNMPv3/MQTT về phần mềm DCIM tập trung.

Dựng giao diện Heatmap nhiệt độ 2D/3D trực quan hóa diễn biến nhiệt của 12 tủ rack.

Lắp SIM Data/4G vào GSM Modem, thử nghiệm tính năng gửi SMS và tự động gọi điện (Auto-call) đến danh sách điện thoại trực ca.

Tích hợp Webhook đẩy tin nhắn tức thời vào nhóm vận hành (Telegram/Zalo/Slack).

e. Diễn tập Giả lập Sự cố & Nghiệm thu (Simulation Test): Thời gian dự kiến: 2 ngày.

Thử nghiệm rò nước: Cho cáp cảm biến tiếp xúc với giọt nước thử nghiệm, kiểm tra độ chính xác của khoảng cách hiển thị trên phần mềm (yêu cầu sai số dưới ±0.5m).

Thử nghiệm Quá nhiệt: Sử dụng nguồn nhiệt kiểm soát để tăng nhiệt độ cảm biến lên vượt ngưỡng Critical (31°C), xác nhận xem còi/đèn chớp có kích hoạt và cuộc gọi SMS/Auto-call có tới Quản trị viên trong vòng 15 giây hay không.

Thử nghiệm Mất nguồn: Ngắt nguồn điện chính của Controller để kiểm tra khả năng tự động chuyển sang nguồn UPS dự phòng và gửi cảnh báo mất nguồn.

2.5 Thiết kế Phần mềm DCIM & Giao diện Giám sát (Dashboard Layout)

Giao diện giám sát phần mềm tập trung phải cung cấp góc nhìn toàn diện cho cán bộ vận hành IT chỉ trong vòng 3 giây quan sát:

Các Tính năng Cốt lõi của Phần mềm DCIM

a. Trực quan hóa Bản đồ Nhiệt (Dynamic Heatmap): Tự động chuyển màu khung biểu thị từng tủ rack theo dải nhiệt thực tế (Xanh lá: 18 - 24°C, Vàng: 25 - 28°C, Đỏ: trên 28°C).

b. Tính toán Chỉ số Hiệu quả Sử dụng Năng lượng (PUE Calculation):

         Hệ thống cập nhật chỉ số PUE theo thời gian thực để đánh giá hiệu quả của hệ thống làm mát.

c. Cơ sở dữ liệu chuỗi thời gian (Time-series Database): Sử dụng InfluxDB hoặc Prometheus lưu trữ dữ liệu cảm biến định kỳ mỗi 5 giây, hỗ trợ truy xuất và xuất báo cáo tuân thủ (Audit Report) theo chuẩn định dạng PDF/Excel trong thời gian lên đến 3 năm.

Danh mục thiết bị dự toán cho Phòng 12 Rack (BOM)

1. Mô hình kiến trúc tổng thể BMS/DCIM

2. Các hệ thống nên đưa vào giám sát

A. Hệ thống điều hòa chính xác

Mỗi PAC/CRAC nên giám sát: Trạng thái ON/OFF; Chế độ hoạt động; Nhiệt độ khí cấp

Nhiệt độ khí hồi; Độ ẩm; Trạng thái quạt; Trạng thái máy nén; Công suất làm lạnh

Cảnh báo lỗi; Cảnh báo lọc bẩn; Cảnh báo nhiệt độ cao; Cảnh báo rò rỉ nước

3. Hệ thống nguồn điện

Nên giám sát toàn bộ chuỗi cấp nguồn:

Các thông số nên thu thập:

Điện áp, Dòng điện, Công suất kW, Công suất biểu kiến kVA, Power Factor, Tần số

Điện năng kWh, % tải UPS, Thời gian lưu điện, Trạng thái Battery, Cảnh báo UPS, Nhiệt độ UPS

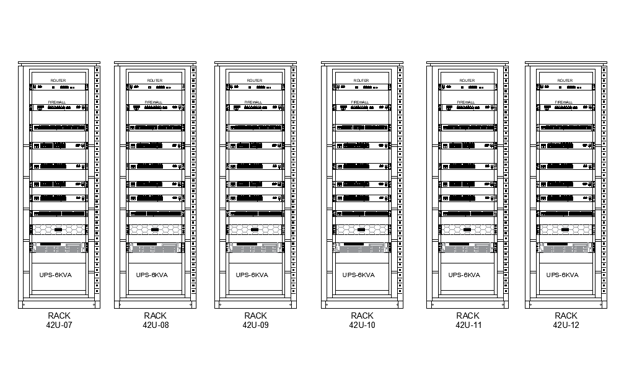

4. Giám sát 12 Rack

Phương án khuyến nghị mỗi Rack có:

Số lượng Rack 12 Chiếc

Số lượng cảm biến nhiệt độ 03 Chiếc/Rack (Lắp trên đỉnh tủ rack, ở giữa tủ rack, bên dưới gần đáy tủ rack)

Số lượng cảm biến mở cửa 01 Chiếc/Rack

Số lượng cảm biến độ ẩm thì cứ 02 Chiếc/Rack (Lắp ở mặt trước và đằng sau tủ Rack)

Loại thanh nguồn Smart PDU

Ngoài ra còn lắp cảm biến rò rỉ nước trên các tuyến ống

Đối với phòng nhỏ, không nhất thiết mỗi Rack đều cần cảm biến độ ẩm riêng. Có thể sử dụng một số cảm biến môi trường đặt tại các vị trí đại diện.

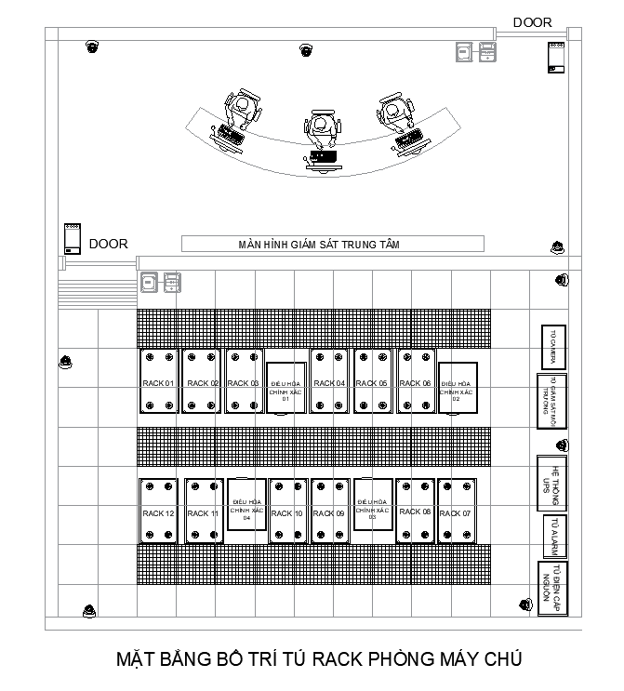

5. Giám sát nhiệt độ theo Hot Aisle/Cold Aisle

Với 12 Rack bố trí 06 Rack + Cold Aisle + 06 Rack, nên đặt cảm biến như sau:

Nên ưu tiên đo nhiệt độ đầu vào thiết bị CNTT, đặc biệt tại:

Vị trí trên; Vị trí giữa; Vị trí dưới

Nhờ đó DCIM có thể phát hiện sớm:

Điểm nóng; PAC hoạt động không hiệu quả; Mất luồng gió

Rack có mật độ tải cao; Sự cố quạt hoặc điều hòa

6. Hệ thống cảm biến môi trường

Một tủ hoặc gateway giám sát môi trường có thể thu thập:

Cảm biến nhiệt độ (Temperature)

Cảm biến độ ẩm (Humidity)

Cảm biến rò rỉ nước (Water Leak)

Cảm biến khói (Smoke)

Cảm biến cửa (Door)

Cảm biến mất điện (Power Failure)

Cảm biến lưu lượng gió (Air Flow)

Cảm biến chênh lệch áp suất (Differential Pressure)

7. Hệ thống PCCC

BMS/DCIM nên nhận trạng thái từ:

Tủ báo cháy; Đầu báo khói; Đầu báo nhiệt; Hệ thống chữa cháy khí

Trạng thái xả khí; Manual Release; Abort Switch

Lưu ý: BMS/DCIM chỉ giám sát trạng thái; không nên để DCIM thay thế chức năng điều khiển an toàn bắt buộc của hệ thống PCCC.

9. Giao thức tích hợp

Nên chuẩn hóa theo:

Thiết bị: Giao thức ưu tiên

UPS:  SNMP

PDU: SNMP/Modbus TCP

Rack PDU:  SNMP

Precision AC:  Modbus TCP/BACnet

Chiller: BACnet/Modbus

Sensor: SNMP/Modbus

ATS: Modbus TCP

Generator: Modbus TCP/SNMP

Fire Alarm:  BACnet/Modbus/Dry Contact Gateway

Access Control       :  API/SNMP/BACnet Gateway

Khuyến nghị sử dụng Ethernet/IP càng nhiều càng tốt, hạn chế các hệ thống chỉ dùng tiếp điểm khô nếu cần thu thập thông số chi tiết.

10. Dashboard đề xuất

Màn hình tổng quan có thể chia thành 6 khu vực:

Dashboard nên có Floor Map trực quan, khi chọn từng Rack có thể xem:

Công suất tiêu thụ; Nhiệt độ; Thiết bị bên trong; U vị trí thiết bị; Trạng thái PDU; Cảnh báo

11. Cảnh báo tập trung

Tôi đề xuất phân loại 4 mức:

🔴 Critical

Ví dụ: Mất toàn bộ nguồn; UPS Fault; Nhiệt độ vượt ngưỡng nghiêm trọng

PAC ngừng hoạt động; Rò rỉ nước; Cháy hoặc kích hoạt chữa cháy

🟠 Major

Một PAC bị lỗi; UPS tải cao; Nhiệt độ cao; Battery yếu

🟡 Warning

Nhiệt độ bắt đầu tăng; PDU tải cao; Filter PAC cần bảo dưỡng

🟢 Normal

Hệ thống hoạt động bình thường.

Cảnh báo có thể gửi qua: Email; SMS thông qua gateway phù hợp; Ứng dụng di động; SNMP Trap

Microsoft Teams hoặc hệ thống ITSM qua API/webhook nếu nền tảng hỗ trợ

Phương án tôi khuyến nghị

Với quy mô 12 Rack, không nhất thiết phải đầu tư một hệ thống DCIM quá lớn. Phương án hợp lý là: 01 Server hoặc Appliance BMS/DCIM + 01 hệ thống giám sát mạng quản lý + Smart PDU + cảm biến môi trường + tích hợp UPS/PAC/PCCC + Dashboard trực quan.

Sau này có thể mở rộng thêm:

Quản lý tài sản IT; Capacity Planning; Energy Management; PUE

Quản lý Rack Space/U-Space; Quản lý Work Order; AI Predictive Maintenance; Tích hợp IOC/NOC/SOC
