THIẾT KẾ HỆ THỐNG UPS CHO PHÒNG MÁY CHỦ TIÊU CHUẨN 12 RACK

THIẾT KẾ HỆ THỐNG UPS CHO PHÒNG MÁY CHỦ TIÊU CHUẨN 12 RACK

I. TIÊU CHÍ THIẾT KẾ HỆ THỐNG UPS CHO PHÒNG MÁY CHỦ

Hệ thống UPS cho phòng máy chủ 12 tủ rack (quy mô trung bình, tổng tải IT khoảng 36 kW – 60 kW) được thiết kế theo tiêu chuẩn sẵn sàng cao (Tier II/Tier III) nhằm đảm bảo cấp điện liên tục 24/7 và loại bỏ rủi ro mất điện đột ngột.

1. Khái toán công suất & Kiến trúc đề xuất

Tổng công suất tải: 12 Rack × (3.5 kW – 5 kW/rack) = 36 kW – 60 kW.

Công suất UPS khuyến nghị:60 kVA – 80 kVA 3 Pha (Hệ số công suất PF = 1.0, Online Double Conversion).

Cấu hình dự phòng:Modular UPS (N+1) gồm tủ khung 80kVA trang bị 4 module 20kVA (3 module chạy tải + 1 module dự phòng hot-swap) hoặc cấu hình 2N chạy song song 2 hệ thống độc lập.

2. Chi tiết các thành phần chính trong hệ thống

Bộ lưu điện trung tâm (UPS Main Unit)

Công nghệ Biến đổi kép (Online 3P/3P - 380/400V): Cách ly hoàn toàn máy chủ khỏi các sự cố sụt áp, quá áp, nhiễu tần số từ điện lưới.

Module công suất cắm nóng (Hot-swappable): Cho phép thay thế hoặc mở rộng module khi phòng máy tăng tải mà không cần ngắt điện toàn hệ thống.

Static Bypass: Chuyển mạch tĩnh tự động 0ms sang nguồn lưới khi UPS gặp lỗi phần cứng hoặc quá tải ngắn hạn.

Hệ thống Ắc quy/Pin lưu điện (Battery Bank)

Thời gian lưu điện: Chuẩn 15 – 30 phút ở 100% tải (đủ thời gian kích chạy máy phát điện tự động ATS hoặc thực hiện hạ hệ thống an toàn).

Loại pin: Ắc quy kín khí VRLA (AGM/Gel) đặt trên kệ/tủ rack chuyên dụng, hoặc Pin Lithium-ion (LiFePO4) giúp giảm 60% khối lượng, tiết kiệm diện tích và tuổi thọ đạt 10–12 năm.

Tủ phân phối điện vào/ra UPS (UPS I/O & Maintenance Bypass Panel)

Aptomat tổng (MCCB/MCB): Phân phối và bảo vệ ngắn mạch/quá tải riêng biệt cho đầu vào (Input), đầu ra (Output) và đường Bypass.

Cầu dao bảo dưỡng ngoài (External Maintenance Bypass Switch - MBS): Cho phép cô lập toàn bộ UPS để bảo trì/sửa chữa mà máy chủ vẫn hoạt động bằng nguồn lưới trực tiếp.

Thiết bị cắt lọc sét (SPD Class II): Bảo vệ UPS và hệ thống mạng khỏi xung điện sét lan truyền.

Thanh phân phối điện tại Rack (rPDU - Rack PDU)

Số lượng:24 thanh rPDU (mỗi tủ rack 2 thanh: Line A nối UPS 1, Line B nối UPS 2/Lưới).

Dạng PDU: Loại Managed/Switched PDU hỗ trợ đo dòng/áp/công suất thực tế trên từng ổ cắm (C13/C19) và điều khiển bật/tắt từ xa qua mạng.

Hệ thống Giám sát & Quản trị tự động

Card mạng SNMP/Modbus: Kết nối UPS vào mạng LAN để quản lý tập trung.

Cảm biến môi trường: Đo nhiệt độ, độ ẩm tủ pin và phòng máy.

Phần mềm quản trị (DCIM/Network Shutdown): Gửi cảnh báo SMS/Email khi sự cố và kích hoạt tính năng Graceful Shutdown tự động tắt ảo hóa (VMware ESXi, Hyper-V, Nutanix) và Server an toàn trước khi hết pin.

Hệ thống Dây dẫn & Tiếp địa

Cáp nguồn: Cáp đồng chống cháy (Cu/PVC/XLPE) kích thước chuẩn cho hệ thống 3 pha.

Tiếp địa kỹ thuật: Hệ thống nối đất riêng biệt cho UPS và phòng Server với điện trở ≤1Ω.

Bảng thông số cấu hình tham khảo (Phòng 12 Rack)

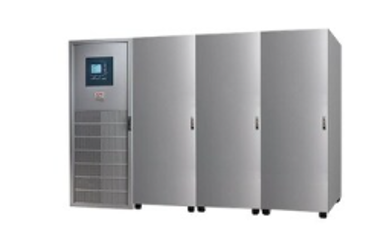

UPS APC 80K

II. THIẾT KẾ HỆ THỐNG UPS CHO PHÒNG MÁY CHỦ 12 RACK

Dựa trên mô hình 12 Rack tôi đề xuất cấu hình theo hướng Data Center chuyên nghiệp, có dự phòng N+1 hoặc 2N, tùy mức độ quan trọng. N+1 là cấu hình phổ biến cho Data Center doanh nghiệp; 2N tạo hai đường nguồn A/B độc lập hoàn toàn

Phòng máy chủ 12 Rack, hệ thống UPS không nên chỉ hiểu là “một bộ UPS”, mà phải thiết kế thành một chuỗi cấp điện dự phòng hoàn chỉnh từ nguồn điện → UPS → tủ phân phối → PDU Rack → Server/Storage/Network.

MDB → ATS → UPS Online 3 pha N+1 → Battery → Maintenance Bypass → UPS Distribution/RPP → Dual PDU A/B → Rack → Server/Storage/Network, kết hợp Generator + DCIM/BMS.

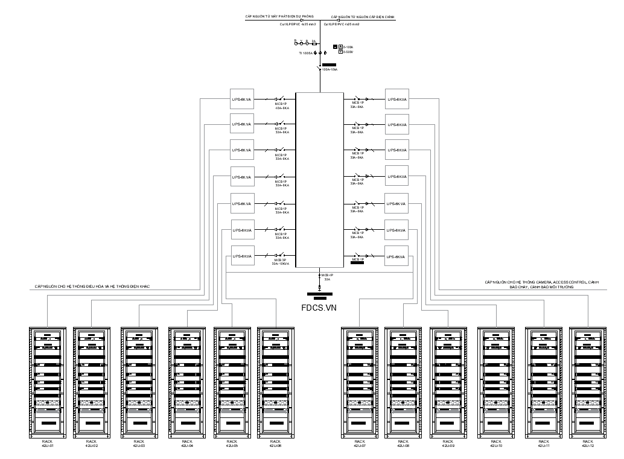

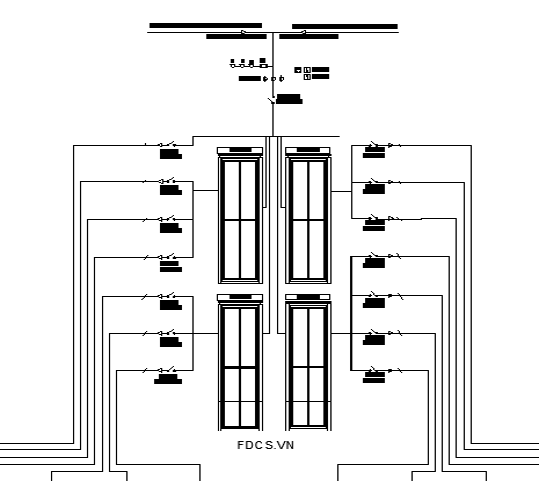

1. Kiến trúc tổng thể hệ thống UPS cho 12 Rack

2. Hệ thống UPS gồm những thành phần nào

Một hệ thống hoàn chỉnh cho 12 Rack thường gồm 10 nhóm thiết bị chính:

3. UPS chính

Đối với phòng máy chủ 12 Rack, tôi khuyến nghị sử dụng:

UPS Online Double Conversion – 3 Phase

UPS loại này có chu trình:

Ưu điểm:

Lọc nhiễu điện.

Ổn định điện áp.

Ổn định tần số.

Không gián đoạn khi mất điện.

Chuyển sang Battery gần như tức thời.

Phù hợp Server, Storage, Switch, Firewall, SAN/NAS.

IEC 62040-1 hiện hành quy định các yêu cầu an toàn cho UPS có hệ thống lưu trữ năng lượng; khi lập hồ sơ kỹ thuật nên yêu cầu thiết bị phù hợp tiêu chuẩn này và các tiêu chuẩn liên quan của nhà sản xuất.

4. Công suất UPS cho 12 Rack

Đây là phần rất quan trọng.

Không nên chọn UPS chỉ dựa vào số Rack. Phải tính theo:

Tổng công suất IT Load + dự phòng tăng trưởng + redundancy.

Ví dụ giả định: (12 Rack) x (mỗi Rack tải trung bình 5 kW) = Tổng IT Load:

12 × 5 = 60 kW (Nếu thiết kế tải dự phòng khoảng 20–30%): 60 × 1,25 ≈ 75 kW

Khi đó có thể thiết kế: Phương án 1 – N+1

Ví dụ: 4 × 25 kW = 100 kW

Trong đó: 3 module = 75 kW tải yêu cầu; 1 module = dự phòng N+1, trong trường hợp nếu một module hỏng/bảo trì, 3 module còn lại vẫn đáp ứng tải thiết kế.

5. Phương án tôi khuyến nghị: 2N: Nếu phòng máy chủ phục vụ hệ thống quan trọng như:

Trung tâm dữ liệu

Camera AI

IOC

Ngân hàng

Hệ thống chính quyền

Hệ thống ERP

Server Cluster

Storage SAN

Hệ thống 24/7

Thì cần phải thiết kế hệ thống theo phương án 2N, vì các thiết bị sẽ có hai nguồn (Active/Dự phòng)

Thiết bị Server có 2 nguồn PSU:

Nếu UPS-A bị lỗi, thiết bị vẫn hoạt động qua UPS-B.

Điểm rất quan trọng: N+1 chỉ tăng dự phòng công suất UPS; nó không tự động tạo ra hai đường điện độc lập. Muốn có dự phòng đường điện phải thiết kế A/B hoặc 2N từ nguồn đến Rack.

6. Battery System

Pin (Battery) là thành phần quyết định UPS có thể duy trì tải trong bao lâu khi mất điện.

Có hai lựa chọn phổ biến:

VRLA

Chi phí đầu tư thấp hơn.

Công nghệ phổ biến.

Nặng.

Tuổi thọ phụ thuộc nhiệt độ và điều kiện vận hành.

Cần không gian lớn hơn.

Lithium-ion

Nhẹ hơn.

Mật độ năng lượng cao.

Tuổi thọ thường dài hơn.

Ít phải thay thế hơn.

Giá đầu tư ban đầu thường cao hơn.

Phải thiết kế BMS và yêu cầu an toàn phù hợp.

Các dòng UPS 3 pha hiện nay trên thị trường có hỗ trợ cả VRLA và Lithium-ion; ví dụ Schneider Electric cung cấp các hệ thống UPS Data Center 3 pha với tùy chọn battery lithium-ion.

7. Thời gian lưu điện Battery bao nhiêu: Thường không có một con số cố định.

Mục tiêu         Runtime tham khảo

Chờ máy phát khởi động: 5–10 phút

Data Center thông thường: 10–15 phút

Hệ thống quan trọng: 15–30 phút

Không có máy phát: 30–60 phút hoặc hơn

Nếu có máy phát điện, UPS thường được thiết kế để bridge khoảng thời gian từ khi mất điện đến khi máy phát khởi động và nhận tải. Schneider lưu ý rằng về lý thuyết có thể chỉ cần thời gian đủ để máy phát khởi động và chuyển tải, thường khoảng 10–20 giây, nhưng runtime thực tế phụ thuộc yêu cầu rủi ro và thiết kế của từng Data Center.

Thường khi thiết kế thì doanh nghiệp chọn 10–15 phút

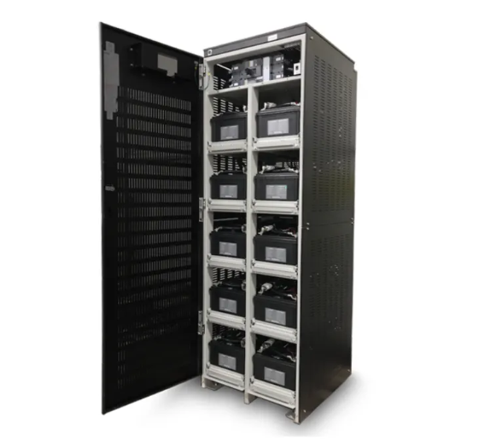

8. Tủ Battery

Battery không nên bố trí tùy tiện trong Rack IT.

Nên có:

Tủ Battery cần xem xét:

Aptomat (CB) cho pin (Battery breaker).

Cầu chì (Fuse).

Bộ ngắt kết nối DC (DC isolator).

BMS (nếu dùng pin Lithium-ion)

Cảm biến nhiệt độ (Temperature sensor).

Giám sát điện áp (Voltage monitoring).

Giám sát dòng điện (Current monitoring).

Ngắt kết nối khẩn cấp (Emergency isolation).

Cảnh báo Battery Low.

Cảnh báo Battery Fault.

9. Tủ phân phối nguồn UPS

Sau UPS cần có: UPS Output Panel

Ví dụ:

Tủ cần có:

MCCB/MCB. Meter. CT. SPD. Busbar.

ELCB/RCD khi phù hợp với thiết kế tải.

Monitoring. Communication.

Cảnh báo quá tải.

10. RPP – Remote Power Panel

RPP là tủ phân phối điện gần khu vực Rack.

RPP giúp:

Phân phối nguồn ngắn hơn.

Dễ quản lý.

Dễ đo tải.

Dễ mở rộng.

Dễ bảo trì.

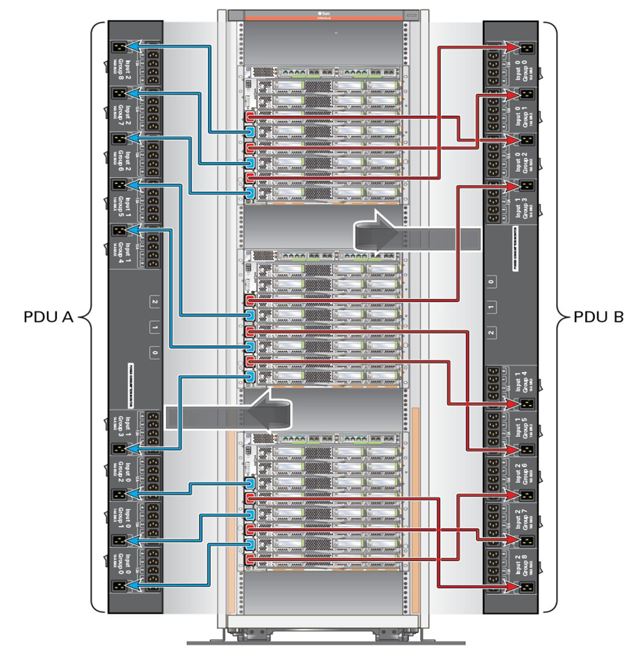

11. PDU cho từng Rack

Với 12 Rack, tôi khuyến nghị 2 PDU/Rack: 12 Rack × 2 PDU = 24 PDU

PDU nên dùng là loại:

Metered PDU: Theo dõi và giám sát

Voltage

Current

Power

kWh

Load %

Phase

Temperature nếu hỗ trợ

Switched PDU: Có thêm tính năng

Remote ON/OFF.

Outlet control.

Sequencing.

Remote reboot.

Với Data Center chuyên nghiệp, Metered/Switched PDU rất hữu ích để đưa dữ liệu về DCIM.

13. UPS phải kết nối với máy phát điện

UPS không phải nguồn dự phòng dài hạn.

Mô hình chuẩn: UPS + Battery + Generator + ATS + Distribution.

14. Hệ thống giám sát UPS

Đối với phòng máy chủ 12 Rack, tôi khuyến nghị đưa UPS vào BMS/DCIM.

Có thể giám sát:

UPS

Input Voltage.

Output Voltage.

Frequency.

Load %.

kW.

kVA.

Efficiency.

UPS mode.

Alarm.

Fault.

Battery

Battery voltage.

Battery current.

Battery temperature.

Battery capacity.

Runtime.

Battery health.

Battery alarm.

Rack

Rack power.

PDU load.

Current.

Voltage.

kWh.

15. Giao tiếp UPS

UPS có thể kết nối với Các cảnh báo quan trọng:

Utility Fail.

UPS on Battery.

Battery Low.

UPS Overload.

UPS Fault.

Battery Fault.

Bypass Active.

High Temperature.

Maintenance Required.

16. Cấu hình đề xuất cho phòng 12 Rack

Nếu lấy giả định 5 kW/Rack, tôi đề xuất cấu hình cơ sở như sau:

Lưu ý: 80–100 kW ở trên chỉ là cấu hình sơ bộ theo giả định 5 kW/Rack. Công suất UPS chính thức phải được tính từ công suất thực tế của Server, Storage, Network, Firewall, GPU/AI Server và hệ số tăng trưởng.

17. Nếu 12 Rack sử dụng 32A/Rack

Nếu mỗi Rack của chúng ta đang dự kiến 32A, cần phân biệt: 32A là dòng định mức của PDU/nguồn Rack, không đồng nghĩa Rack luôn tiêu thụ 32A.

Ví dụ nguồn 230 V: 230 × 32 ≈ 7,36 kVA

Nếu 12 Rack: 12 × 7,36 ≈ 88,3 kVA

Nhưng đây là khả năng cấp nguồn tối đa theo định mức, không phải chắc chắn là tải IT thực tế.

Nếu mỗi Rack có: PDU-A 32A; PDU-B 32A thì cần đặc biệt chú ý cách tính tải A/B để không nhân đôi tải thực tế một cách sai lệch.

18. Tôi đề xuất 3 cấp thiết kế

Phương án A – Tiết kiệm: Phù hợp doanh nghiệp thông thường.

1 × UPS 80–100 kVA

+ Battery

+ Maintenance Bypass

+ RPP

+ PDU

+ Generator

Phương án B – Khuyến nghị: Đây là phương án tôi khuyến nghị cho phòng 12 Rack.

UPS Modular N+1

+ Battery N+1

+ Maintenance Bypass

+ RPP

+ Dual PDU

+ Generator

+ ATS

+ DCIM

Phương án C – Mission Critical: Đây là hướng 2N, có độ tin cậy cao hơn đáng kể nhưng chi phí đầu tư cũng cao hơn.

2 nguồn điện độc lập.

2 UPS độc lập.

2 Battery System.

2 ATS/nguồn máy phát theo thiết kế.

A/B PDU.

Dual PSU Server.

Dual Network.

DCIM/BMS.
