TỐC ĐỘ TRUYỀN TÍN HIỆU CÁP MẠNG VÀ CÁP QUANG

7- GIỚI THIỆU CÁP MẠNG VÀ CÁP QUANG

I. GIỚI THIỆU VỀ CÁP MẠNG VÀ CÁP QUANG

Để phân biệt tốc độ truyền tín hiệu giữa Cáp Mạng (Cáp đồng đôi xoắn - Twisted Pair) và Cáp Quang (Fiber Optic), chúng ta cần nhìn nhận dưới hai góc độ vật lý học: Tốc độ lan truyền của dòng điện/ánh sáng (Propagation Speed) và Băng thông truyền tải dữ liệu (Bandwidth/Data Rate).

Thực tế, có một hiểu lầm rất phổ biến là "ánh sáng chạy nhanh hơn dòng điện nên cáp quang nhanh hơn cáp mạng". Bản chất kỹ thuật lại thú vị hơn thế nhiều.

1. Tốc độ lan truyền vật lý (Propagation Speed)

Đây là tốc độ mà tín hiệu (điện tử hoặc photon) di chuyển từ đầu này sang đầu kia của sợi cáp.

Cáp Mạng (Đồng): Tín hiệu truyền đi dưới dạng sóng điện từ trong lõi đồng. Tốc độ này bằng khoảng 60% - 70% tốc độ ánh sáng trong chân không

Cáp Quang: Tín hiệu truyền đi dưới dạng xung ánh sáng bên trong lõi thủy tinh (bằng hiện tượng phản xạ toàn phần). Vì thủy tinh có chiết suất cao hơn chân không, ánh sáng bị chậm lại và di chuyển với tốc độ khoảng 67% - 70% tốc độ ánh sáng trong chân không.

2. Băng thông và Tốc độ truyền dữ liệu (Data Rate/Bandwidth)

Đây mới là yếu tố quyết định lý do tại sao cáp quang "nhanh" hơn cáp mạng trong thực tế. Nó quyết định lượng dữ liệu (Megabit hoặc Gigabit) có thể đẩy qua sợi cáp trong 1 giây.

Cáp Mạng (Cáp đồng Cat5e, Cat6, Cat7, Cat8)

Cơ chế: Dùng dòng điện với các mức điện áp khác nhau để mã hóa bit 0 và 1.

Giới hạn vật lý: Dòng điện chạy trong dây đồng gặp phải điện trở, gây sinh nhiệt và suy hao tín hiệu theo khoảng cách. Ngoài ra, chúng rất dễ bị nhiễu điện từ (EMI) từ dòng điện xung quanh hoặc từ các cặp dây xoắn cạnh nhau (Crosstalk).

Tốc độ thực tế: Thường dao động từ 1 Gbps đến 10 Gbps (Cat6/Cat6A). Dù Cat8 có thể lên đến 40 Gbps nhưng khoảng cách bị giới hạn nghiêm ngặt dưới 30 mét.

Cáp Quang (Single-mode/Multi Mode)

Cơ chế: Dùng đèn LED hoặc tia Laser để bật/tắt (mã hóa 0 và 1) với tần số cực cao.

Ưu thế vật lý: Ánh sáng truyền trong thủy tinh không bị nhiễu điện từ (EMI), không sợ sấm sét và có độ suy hao cực kỳ thấp. Bằng cách chia ánh sáng thành nhiều bước sóng khác nhau (công nghệ WDM - Bước sóng phân chia theo thời gian), người ta có thể truyền nhiều luồng dữ liệu cùng lúc trên một sợi quang siêu nhỏ.

Tốc độ thực tế: Dễ dàng đạt từ 10 Gbps, 40 Gbps, 100 Gbps lên đến hàng Terabit mỗi giây (Tbps) trên các tuyến cáp trục chính hoặc cáp quang biển.

3. Bảng so sánh tổng hợp giữa Cáp Mạng và Cáp Quang

II. ỨNG DỤNG CỦA CÁP MẠNG VÀ CÁP QUANG:

1. Ứng dụng của Cáp Mạng (Cáp Đồng/Twisted Pair)

Cáp mạng (phổ biến là Cat5e, Cat6, Cat6A, Cat7) truyền tín hiệu bằng điện. Điểm mạnh của nó là linh hoạt, dễ bấm đầu, chi phí rẻ và có khả năng cấp nguồn.

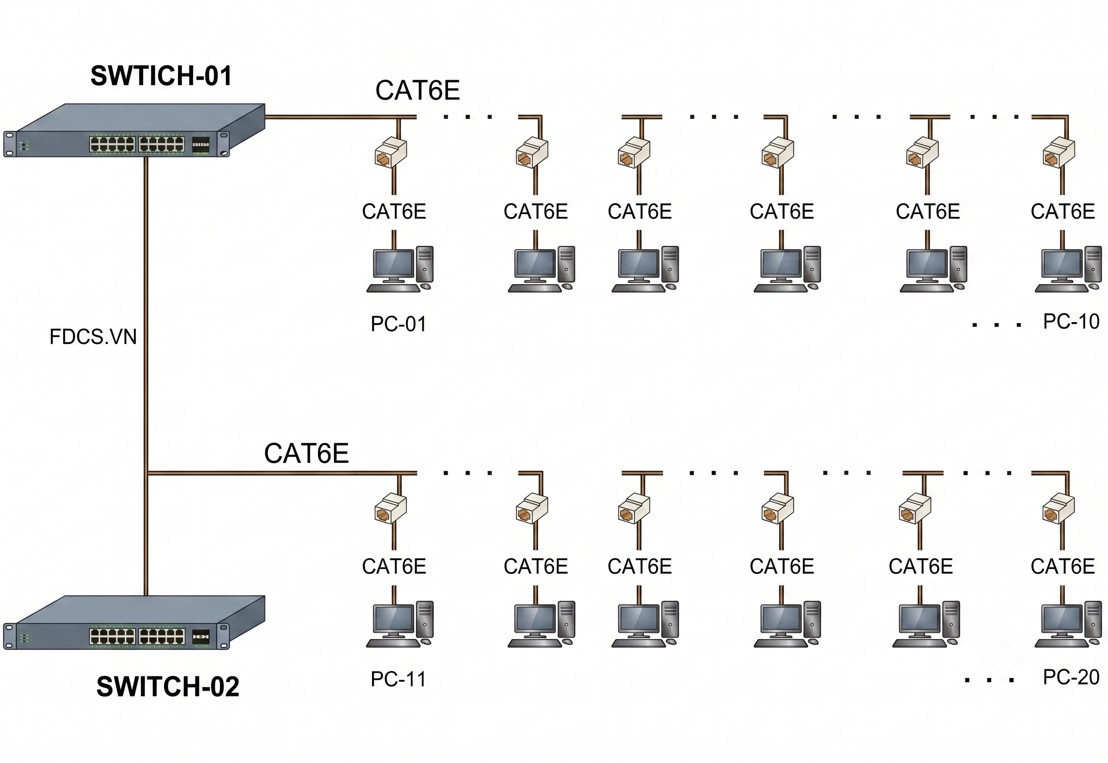

Mạng LAN nội bộ (Local Area Network):

Kết nối từ Switch đến các thiết bị đầu cuối như Máy tính (PC), Laptop, Máy in văn phòng.

Kết nối các thiết bị trong hộ gia đình (Smart TV, Android Box, Router Wi-Fi).

Hệ thống Camera giám sát (IP Camera):

Sử dụng cáp mạng để truyền tín hiệu hình ảnh từ camera về đầu ghi hình (NVR).

Ứng dụng cấp nguồn PoE (Power over Ethernet):

Đây là ưu thế tuyệt đối của cáp đồng. Ngoài truyền dữ liệu, cáp mạng còn cấp nguồn điện trực tiếp cho các thiết bị như: Wi-Fi Access Point (AP), Camera IP, điện thoại VoIP, hay các thiết bị chấm công (Biometric Terminals). Bạn không cần phải đi thêm dây điện cho thiết bị.

Hệ thống điều khiển tòa nhà (BMS/IoT):

Kết nối các cảm biến, bộ điều khiển thông minh, hệ thống kiểm soát ra vào (Access Control) trong các tòa nhà.

2. Ứng dụng của Cáp Quang (Fiber Optic)

Cáp quang truyền tín hiệu bằng ánh sáng (sử dụng lõi sợi thủy tinh hoặc nhựa). Điểm mạnh của nó là băng thông cực lớn, khoảng cách truyền siêu xa (hàng kilomet đến hàng ngàn kilomet) và hoàn toàn chống nhiễu điện từ (EMI).

Đường truyền Internet băng thông rộng (FTTH - Fiber to the Home):

   Chính là đường cáp quang kéo từ nhà mạng (ISP) đến modem chính tại nhà hoặc văn phòng của bạn.

Kết nối trục chính (Backbone Network):

   Trục quốc gia/Quốc tế: Các tuyến cáp quang biển (AAG, APG...) kết nối Internet giữa các quốc gia và châu lục.

   Trục doanh nghiệp/Tòa nhà: Kết nối giữa các phòng Server (Data Center), kết nối các Switch trục chính (Core Switch) giữa các tầng trong tòa nhà hoặc giữa các nhà xưởng trong khu công nghiệp (khoảng cách >100m mà cáp đồng không đáp ứng được).

Trung tâm dữ liệu (Data Center):

   Sử dụng cáp quang (đặc biệt là cáp Multimode tốc độ cao hoặc các chuẩn kết nối MPO/MTP) để kết nối các cụm Server, hệ thống lưu trữ SAN với tốc độ đòi hỏi từ 10Gbps, 40Gbps, 100Gbps đến 400Gbps.

Môi trường công nghiệp độc hại, nhiễu điện từ cao:

   Nhà máy sản xuất, trạm biến áp, khu vực gần lưới điện cao thế. Cáp quang làm bằng thủy tinh nên không bị ảnh hưởng bởi sóng điện từ, không sợ sét đánh lan truyền và không nguy hại cháy nổ do chập điện.

Truyền hình cáp hiện đại:

   Hệ thống truyền hình IPTV, truyền dẫn tín hiệu video độ phân giải cao 4K/8K tại các đài truyền hình.

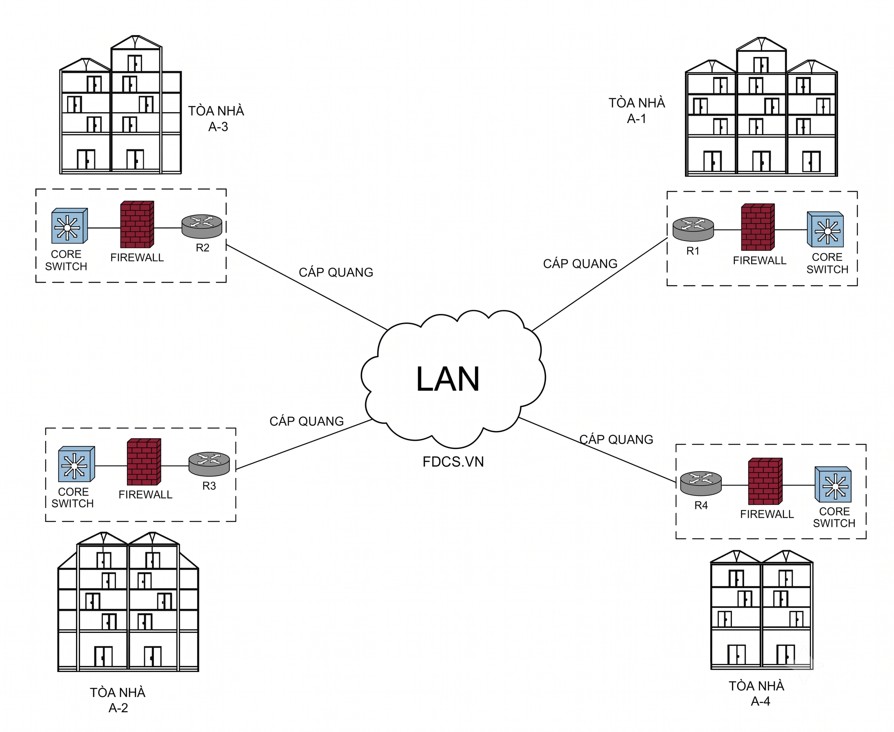

(Mô hình Mạng LAN kết nối Cáp Quang Doanh Cơ Quan Doanh Nghiệp)

Tóm tắt so sánh ứng dụng
