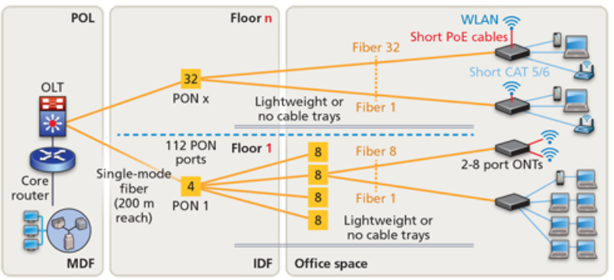

HỆ THỐNG CÁP QUANG CHO MẠNG LAN HOẶC MẠNG LAN
HỆ THỐNG MẠNG LAN QUANG CHO HỆ THỐNG MẠNG LAN
Giải pháp mạng LAN cáp quang là việc sử dụng cáp quang để xây dựng mạng cục bộ (LAN), thay vì sử dụng cáp đồng truyền thống. Đây là một giải pháp tiên tiến, mang lại nhiều ưu điểm vượt trội về tốc độ, khoảng cách và độ ổn định.
Dưới đây là một số thông tin chi tiết về giải pháp mạng LAN cáp quang:
1. Cách thức hoạt động:
Cáp quang:
- Cáp quang sử dụng sợi thủy tinh hoặc nhựa để truyền tín hiệu ánh sáng, thay vì tín hiệu điện như cáp đồng.

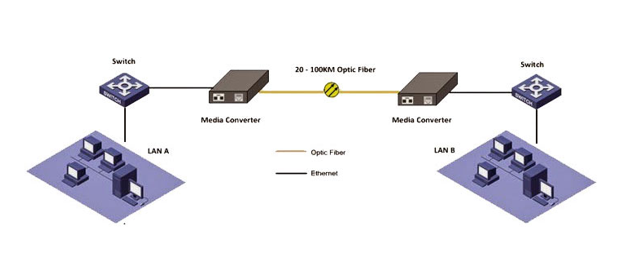

Bộ chuyển đổi quang điện (Media Converter):
- Bộ chuyển đổi quang điện được sử dụng để chuyển đổi tín hiệu điện từ các thiết bị mạng (như máy tính, switch, router) sang tín hiệu ánh sáng và ngược lại.
Thiết bị mạng quang:
- Các thiết bị mạng quang (như switch quang, router quang) được sử dụng để xử lý và định tuyến tín hiệu ánh sáng trong mạng.
2. Ưu điểm của hệ thống:
Tốc độ cực cao:
- Cáp quang có thể truyền dữ liệu với tốc độ cực cao, lên đến hàng chục Gigabit/giây hoặc thậm chí Terabit/giây.
Khoảng cách truyền xa:
- Tín hiệu ánh sáng có thể truyền đi xa hơn nhiều so với tín hiệu điện trong cáp đồng, mà không bị suy hao (Khoảng cách lên đến 100km)
Độ ổn định cao:
- Cáp quang ít bị ảnh hưởng bởi nhiễu điện từ, đảm bảo độ ổn định cao cho mạng.
Bảo mật tốt hơn:
- Tín hiệu ánh sáng trong cáp quang khó bị nghe lén hơn so với tín hiệu điện trong cáp đồng.
3. Nhược điểm của hệ thống LAN-QUANG:
Chi phí đầu tư hệ thống cao:
- Chi phí lắp đặt và bảo trì mạng LAN cáp quang thường cao hơn so với mạng LAN cáp đồng.
Hệ thống đòi hỏi yêu cầu kỹ thuật cao:
- Việc lắp đặt và bảo trì mạng LAN cáp quang đòi hỏi kỹ thuật viên có chuyên môn cao.
4. Ứng dụng của hệ thống LAN-QUANG:
Hệ thống được ứng dụng tại trung tâm dữ liệu và thiết bị Storgate:
- Mạng LAN cáp quang được sử dụng rộng rãi trong các trung tâm dữ liệu để kết nối các máy chủ và thiết bị lưu trữ với tốc độ cao.
Ứng dụng cho doanh nghiệp lớn và nhiều chi nhánh:
- Các doanh nghiệp lớn sử dụng mạng LAN cáp quang để kết nối các chi nhánh và văn phòng với nhau.
Ứng dụng cho khu công nghiệp:
- Mạng LAN cáp quang được sử dụng trong các khu công nghiệp để kết nối các thiết bị sản xuất và hệ thống tự động hóa.
Ứng dụng cho hệ thống camera giám sát AI:
- Mạng LAN cáp quang được sử dụng để truyền tải video chất lượng cao từ các hệ thống camera giám sát.
II. HẠNG MỤC THIẾT BỊ CHO HỆ THỐNG MẠNG LAN BAO GỒM:
Thiết bị Chính trong hệ thống Mạng LAN
- Thiết bị Router: Để quản lý kết nối giữa mạng LAN và mạng WAN.
- Thiết bị Switch: Để kết nối các thiết bị trong mạng LAN và quản lý Lư lượng Mạng LAN, Thiết bị Switch bao gồm: Switch Core, Swtich Distribution, Switch Access
- Thiết bị không dây Wifi: để phát sóng wifi cung cấp các kết nối không dây cho người dùng
- Thiết bị bảo mật và ngăn ngừa hệ thống mạng: Để ngăn ngừa và bảo vệ Hệ thống mạng của doanh nghiệp không bị tấn công bởi kẻ xấu, Bao gồm: Tường lửa (Firewall); VPN (Virtual Private Network); Giải pháp ngăn chặn và chống xâm nhập (IDS, IPS); Hệ thống giám sát và quản lý mạng SNMP-PRTG Network Monitor.
- Thiết bị nguồn điện dự phòng UPS: UPS đóng vai trò cung cấp nguồn điện dự phòng để các thiết bị mạng không bị gián đoạn
- Thiết bị dự phòng: Để đảm bảo tính khả dụng của hệ thống mạng mạng khi có sự cố, High Availability (HA) là rất cần thiết
- Thiết bị sao lưu dữ liệu & lưu trữ dữ liệu: Để bảo vệ dữ liệu quan trọng của doanh nghiệp khỏi mất mát, thiết bị (SAN Storage) sao lưu dữ liệu không thể thiếu trong Doanh nghiệp.
Thiết bị vât tư- Phụ kiện Kết nối hệ thống Mang LAN:
- Tủ Rack: Tủ rack là một loại tủ tiêu chuẩn chuyên dụng được thiết kế để lắp đặt và bảo vệ các thiết bị mạng như server, router, switch, patch panel, và các thiết bị khác, tủ rack có nhiều loại 6U, 10U, 20U, 27U, 42U.
- Cáp Ethernet (Cat 5e, Cat 6, hoặc Cat 6a, Cat 7), dây nhảy Cat 5, Cat 6): Để kết nối các thiết bị mạng với nhau.
- Cáp Quang: Có hai loại cáp sợi Quang gồm (Cáp sợi quang đơn mode (Singlemode - SM), Cáp sợi quang đa mode (Multimode - MM), Cáp sợi Quang dùng để kết nối các thiết bị Mạng LAN ở khoảng cách xa từ vài 100m đến hàng 100km
- Phụ kiện quang: hộp phối quang loại (ODF 24 FO, ODF 48 FO, ODF 96 FO); (Dây nhảy quang Singlemode 2m, dây nhảy quang Singlemode 3m…đến 20m), (dây nhảy quang Multimode 2m, dây nhảy quang Multimode 3m….. đến 20m)
- Đầu nối Ethernet (RJ-45) hay gọi là hạt mạng: Để kết nối cáp Ethernet với các thiết bị mạng.
- Patch Panel: Để quản lý và kết nối các cáp Ethernet trong một tủ mạng.
- Module quang: Để kết nối và truyền tín hiệu quang từ các thiết bị Switch trung tâm (Switch Core) tới phân phối lớp 2 (Switch Distribition)
- Converter quang: dùng để kết nối và chuyển tín hiệu điện sang quang
- Hệ thống thang máng cáp cho Mạng LAN: Thang máng cáp là hệ thống được thiết kế để nâng đỡ và cố định dây cáp, bao gồm cáp mạng LAN, cáp điện, cáp quang và các loại cáp tín hiệu khác
Vật tư phụ kiện Mạng khác
- Dây điện và ổ cắm điện: Để cung cấp nguồn điện cho các thiết bị mạng, ngoài ra còn thiết bị bảo vệ nguồn điền, thiết bi cắt lọc sét…
- Đèn báo nguồn và UPS (Uninterruptible Power Supply): Để đảm bảo nguồn điện ổn định và bảo vệ thiết bị khỏi mất điện đột ngột.
- Vật tư phụ: Ống ghen các loại, ống nối…
Phần mềm quản trị hệ thống Mạng LAN:
- Phần mềm hệ điều hành mạng trong mạng LAN: Máy chủ (Server) trong mạng LAN thường được cài đặt các phần mềm hệ điều hành mạng như Windows Server, Linux, hoặc macOS Server để quản lý và cung cấp các dịch vụ mạng như lưu trữ dữ liệu, máy in chia sẻ, và quản lý người dùng.
- Cài đặt và cấu hình hệ thống Mạng LAN: Cấu hình hệ thống (Router, Switch, Server, WiFi, SAN Storage, UPS dự phòng…)
