MẠNG LAN PHÂN TÁN CHO DOANH NGHIỆP NHIỀU CHI NHÁNH:

I. ĐỊNH NGHĨA MẠNG LAN PHÂN TÁN:

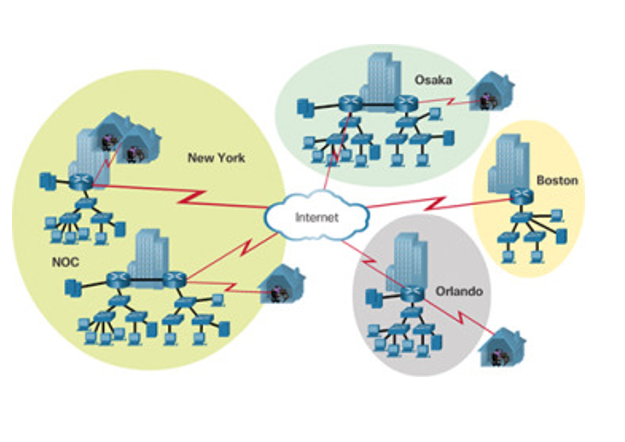

Giải pháp mạng LAN kiểu phân tán doanh nghiệp là một mô hình mạng được thiết kế cho các doanh nghiệp có nhiều chi nhánh, văn phòng hoặc địa điểm hoạt động phân tán. Trong mô hình này, mỗi địa điểm có một mạng LAN riêng biệt, và các mạng LAN này được kết nối với nhau thông qua mạng diện rộng (WAN).

Dưới đây là một số đặc điểm chính của giải pháp mạng LAN kiểu phân tán doanh nghiệp:

Mạng LAN độc lập tại mỗi địa điểm:

• Mỗi chi nhánh hoặc văn phòng có một mạng LAN riêng, bao gồm các thiết bị như máy tính, máy in, máy chủ và thiết bị mạng.

Kết nối WAN:

• Các mạng LAN tại các địa điểm khác nhau được kết nối với nhau thông qua mạng WAN. Mạng WAN có thể sử dụng các công nghệ như MPLS, VPN hoặc Internet.

Quản lý tập trung hoặc phân tán:

• Việc quản lý mạng có thể được thực hiện tập trung tại trụ sở chính hoặc phân tán tại các địa điểm khác nhau.

Tính sẵn sàng cao:

• Mô hình này giúp tăng tính sẵn sàng của mạng, vì sự cố tại một địa điểm không ảnh hưởng đến các địa điểm khác.

Ưu điểm của giải pháp mạng LAN kiểu phân tán doanh nghiệp:

Tính linh hoạt:

• Cho phép doanh nghiệp mở rộng mạng một cách linh hoạt khi có thêm chi nhánh hoặc văn phòng mới.

Tính sẵn sàng:

• Giảm thiểu rủi ro mất kết nối do sự cố tại một địa điểm.

Hiệu suất:

• Cho phép tối ưu hóa hiệu suất mạng bằng cách triển khai các dịch vụ và ứng dụng cục bộ tại mỗi địa điểm.

Khả năng mở rộng:

• Mô hình này dễ dàng mở rộng khi doanh nghiệp phát triển và mở rộng quy mô.

Ứng dụng:

• Các doanh nghiệp có nhiều chi nhánh, văn phòng hoặc cửa hàng bán lẻ.
• Các tổ chức tài chính, ngân hàng hoặc bảo hiểm.
• Các công ty sản xuất có nhiều nhà máy hoặc xưởng sản xuất.

Tóm lại, giải pháp mạng LAN kiểu phân tán doanh nghiệp là một giải pháp hiệu quả cho các doanh nghiệp có hoạt động phân tán, giúp tăng cường tính linh hoạt, sẵn sàng và hiệu suất của mạng.

II. MẠNG LAN CỤC BỘ (LAN)

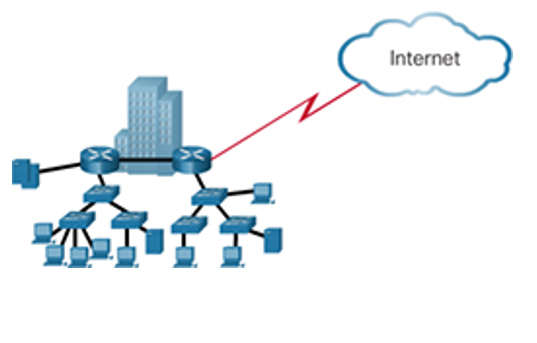

Mạng LAN (Local Area Network - Mạng cục bộ) là một hệ thống mạng kết nối các thiết bị trong một khu vực địa lý nhỏ, chẳng hạn như nhà riêng, văn phòng làm việc vừa và nhỏ, trường học hoặc tòa nhà văn phòng, khách sạn, nhà máy vừa và nhỏ nằm tại một điểm nhất định. Mạng LAN cho phép các thiết bị kết nối với nhau để chia sẻ tài nguyên và thông tin, chẳng hạn như tệp, máy in và kết nối Internet.

Đặc điểm chính của mạng LAN:

• Phạm vi địa lý hạn chế: Mạng LAN thường giới hạn trong một tòa nhà, một tầng của tòa nhà hoặc một khu vực nhỏ khác.
• Tốc độ truyền dữ liệu cao: Mạng LAN thường có tốc độ truyền dữ liệu cao hơn so với các loại mạng khác, chẳng hạn như mạng diện rộng (WAN).
• Chi phí thấp: Mạng LAN thường có chi phí thiết lập và bảo trì thấp hơn so với các loại mạng khác.
• Quản lý tập trung: Mạng LAN thường được quản lý tập trung bởi một quản trị viên mạng.

Các loại mạng LAN phổ biến:

• Ethernet: Đây là loại mạng LAN phổ biến nhất, sử dụng cáp Ethernet để kết nối các thiết bị.
• Wi-Fi: Đây là loại mạng LAN không dây, sử dụng sóng radio để kết nối các thiết bị.

Ứng dụng của mạng LAN:

• Chia sẻ tệp và máy in
• Truy cập Internet
• Chơi game trực tuyến
• Hội nghị truyền hình
• Truyền phát đa phương tiện

Tóm lại, mạng LAN là một phần thiết yếu của cơ sở hạ tầng mạng hiện đại, cho phép các thiết bị kết nối và giao tiếp với nhau trong một khu vực địa lý nhỏ.

II. HẠNG MỤC THIẾT BỊ CHO HỆ THỐNG MẠNG LAN BAO GỒM:

Thiết bị Chính trong hệ thống Mạng LAN

• Thiết bị Router: Để quản lý kết nối giữa mạng LAN và mạng WAN.
• Thiết bị Switch: Để kết nối các thiết bị trong mạng LAN và quản lý Lư lượng Mạng LAN, Thiết bị Switch bao gồm: Switch Core, Swtich Distribution, Switch Access
• Thiết bị không dây Wifi: để phát sóng wifi cung cấp các kết nối không dây cho người dùng
• Thiết bị bảo mật và ngăn ngừa hệ thống mạng: Để ngăn ngừa và bảo vệ Hệ thống mạng của doanh nghiệp không bị tấn công bởi kẻ xấu, Bao gồm: Tường lửa (Firewall); VPN (Virtual Private Network); Giải pháp ngăn chặn và chống xâm nhập (IDS, IPS); Hệ thống giám sát và quản lý mạng SNMP-PRTG Network Monitor.
• Thiết bị nguồn điện dự phòng UPS: UPS đóng vai trò cung cấp nguồn điện dự phòng để các thiết bị mạng không bị gián đoạn
• Thiết bị dự phòng: Để đảm bảo tính khả dụng của hệ thống mạng mạng khi có sự cố, High Availability (HA) là rất cần thiết
• Thiết bị sao lưu dữ liệu & lưu trữ dữ liệu: Để bảo vệ dữ liệu quan trọng của doanh nghiệp khỏi mất mát, thiết bị (SAN Storage) sao lưu dữ liệu không thể thiếu trong Doanh nghiệp.

Thiết bị vât tư- Phụ kiện Kết nối hệ thống Mang LAN:

• Tủ Rack: Tủ rack là một loại tủ tiêu chuẩn chuyên dụng được thiết kế để lắp đặt và bảo vệ các thiết bị mạng như server, router, switch, patch panel, và các thiết bị khác, tủ rack có nhiều loại 6U, 10U, 20U, 27U, 42U.

• Cáp Ethernet (Cat 5e, Cat 6, hoặc Cat 6a, Cat 7), dây nhảy Cat 5, Cat 6): Để kết nối các thiết bị mạng với nhau.
• Cáp Quang: Có hai loại cáp sợi Quang gồm (Cáp sợi quang đơn mode (Singlemode - SM), Cáp sợi quang đa mode (Multimode - MM), Cáp sợi Quang dùng để kết nối các thiết bị Mạng LAN ở khoảng cách xa từ vài 100m đến hàng 100km
• Phụ kiện quang: hộp phối quang loại (ODF 24 FO, ODF 48 FO, ODF 96 FO); (Dây nhảy quang Singlemode 2m, dây nhảy quang Singlemode 3m…đến 20m), (dây nhảy quang Multimode 2m, dây nhảy quang Multimode 3m….. đến 20m)
• Đầu nối Ethernet (RJ-45) hay gọi là hạt mạng: Để kết nối cáp Ethernet với các thiết bị mạng.
• Patch Panel: Để quản lý và kết nối các cáp Ethernet trong một tủ mạng.
• Module quang: Để kết nối và truyền tín hiệu quang từ các thiết bị Switch trung tâm (Switch Core) tới phân phối lớp 2 (Switch Distribition)
• Converter quang: dùng để kết nối và chuyển tín hiệu điện sang quang
• Hệ thống thang máng cáp cho Mạng LAN: Thang máng cáp là hệ thống được thiết kế để nâng đỡ và cố định dây cáp, bao gồm cáp mạng LAN, cáp điện, cáp quang và các loại cáp tín hiệu khác

Vật tư phụ kiện Mạng khác

• Dây điện và ổ cắm điện: Để cung cấp nguồn điện cho các thiết bị mạng, ngoài ra còn thiết bị bảo vệ nguồn điền, thiết bi cắt lọc sét…
• Đèn báo nguồn và UPS (Uninterruptible Power Supply): Để đảm bảo nguồn điện ổn định và bảo vệ thiết bị khỏi mất điện đột ngột.
• Vật tư phụ: Ống ghen các loại, ống nối…

Phần mềm quản trị hệ thống Mạng LAN:

• Phần mềm hệ điều hành mạng trong mạng LAN: Máy chủ (Server) trong mạng LAN thường được cài đặt các phần mềm hệ điều hành mạng như Windows Server, Linux, hoặc macOS Server để quản lý và cung cấp các dịch vụ mạng như lưu trữ dữ liệu, máy in chia sẻ, và quản lý người dùng.
• Cài đặt và cấu hình hệ thống Mạng LAN: Cấu hình hệ thống (Router, Switch, Server, WiFi, SAN Storage, UPS dự phòng…)
