PHÂN LOẠI MẠNG LAN-LẮP ĐẶT MẠNG LAN

I. PHÂN LOẠI CÁC MẠNG LAN

1. Mạng LAN có dây (Wired LAN):

• Đây là loại mạng Mạng LAN truyền thống, sử dụng cáp Ethernet (Cáp CAT5, CAT6, CAT7) để kết nối các thiết bị đầu cuối, ngoài ra các thiết bị Switch ở các lớp với nhau bằng cáp CAT6, CAT7 hay hệ thống cáp Quang tùy thuộc vào từng khoảng cách kết nối.
• Ưu điểm của Mạng LAN có dây: Tốc độ truyền tải ổn định, ít bị nhiễu, dễ kiểm soát, hệ thống hoạt động ổn định thông suốt.
• Thích hợp cho: Văn phòng lớn, văn phòng nhỏ của Doanh Nghiệp, trung tâm dữ liệu, phòng máy chủ.

2. Mạng LAN không dây (Wireless LAN - WLAN):

• Sử dụng sóng vô tuyến để kết nối các thiết bị đầu cuối với nhau bằng sóng Wi-Fi (IEEE 802.11), Hệ thống này không cần dây cáp kết nối các thiết bị vật lý với nhau.
• Ưu điểm của hệ thống WLAN: Tính linh hoạt cao, dễ dàng di chuyển thiết bị trong vùng phủ sóng, giảm chi phí thi công lắp đặt hệ thống cáp tín hiệu CAT5, CAT6.
• Hệ thống được sử dụng thích hợp cho: Gia đình, quán cà phê, văn phòng có nhiều thiết bị di động, hoặc các văn phòng không cố định.

3. Mạng LAN ảo (VLAN):

• Hệ thống Mạng VLAN phép chia mạng LAN (Chia VLAN) vật lý thành nhiều mạng ảo nhỏ, tăng cường bảo mật và quản lý tài nguyên, thuận lợi trong việc phân vùng hệ thống Mạng cho người dùng
• Ưu điểm của hệ thống VLAN: Tăng cường bảo mật, quản lý tài nguyên tốt hơn, giảm lưu lượng cho hệ thống lớn
• Hệ thống thích hợp cho: Doanh nghiệp lớn có nhiều phòng ban, trường học có nhiều khu vực, Bệnh viện, cơ quan nhà nước.

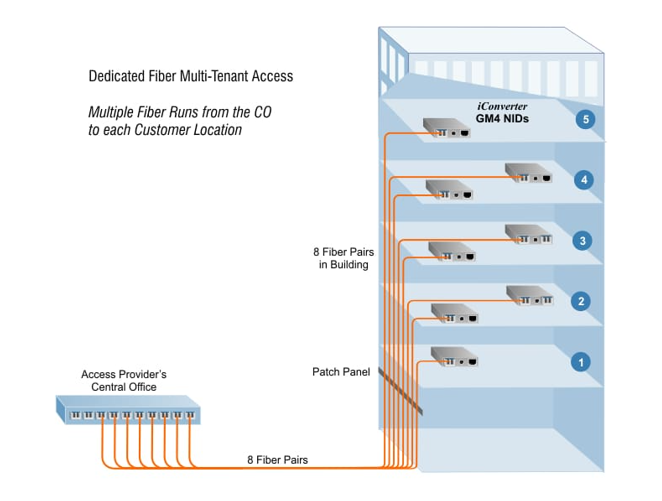

4. Hệ thống Mạng LAN cáp quang:

• Mạng LAN Quang là hệ thống sử dụng cáp quang để truyền tải dữ liệu, cho tốc độ cao và khoảng cách xa, các thiết bị đầu cuối của hệ thống sẽ kết nối với nhau bằng cáp tín hiệu Quang.
• Ưu điểm của hệ thống: Hệ thống truyền tín hiệu đạt tốc độ cao, khoảng cách truyền xa, ít bị nhiễu, hiện nay tốc độ truyền tín hiệu cáp Quang có thể lên đến 10Gbps
• Hệ thống thích hợp cho: Doanh nghiệp lớn có nhiều chi nhánh, hoặc các doanh nghiệp có các phòng ban ở các vị trí xa nhau trong tòa nhà,  sử dụng tại các trung tâm dữ liệu, khu công nghiệp.

5. Hệ thống mạng LAN kiểu phân tán doanh nghiệp:

• Hệ thống này được sử dụng cho Doanh nghiệp có nhiều chi nhánh có hệ thống mạng riêng, kết nối với nhau qua mạng WAN.
• Ưu điểm của hệ thống: Tính sẵn sàng cao, hạn chế ảnh hưởng giữa các chi nhánh.
• Thích hợp sử dụng cho: Doanh nghiệp có nhiều chi nhánh.

II. LẮP ĐẶT HỆ THỐNG MẠNG LAN

HẠNG MỤC THIẾT BỊ CHO HỆ THỐNG MẠNG LAN BAO GỒM:

Thiết bị Chính trong hệ thống Mạng LAN

• Thiết bị Router: Để quản lý kết nối giữa mạng LAN và mạng WAN.
• Thiết bị Switch: Để kết nối các thiết bị trong mạng LAN và quản lý Lư lượng Mạng LAN, Thiết bị Switch bao gồm: Switch Core, Swtich Distribution, Switch Access
• Thiết bị không dây Wifi: để phát sóng wifi cung cấp các kết nối không dây cho người dùng
• Thiết bị bảo mật và ngăn ngừa hệ thống mạng: Để ngăn ngừa và bảo vệ Hệ thống mạng của doanh nghiệp không bị tấn công bởi kẻ xấu, Bao gồm: Tường lửa (Firewall); VPN (Virtual Private Network); Giải pháp ngăn chặn và chống xâm nhập (IDS, IPS); Hệ thống giám sát và quản lý mạng SNMP-PRTG Network Monitor.
• Thiết bị nguồn điện dự phòng UPS: UPS đóng vai trò cung cấp nguồn điện dự phòng để các thiết bị mạng không bị gián đoạn
• Thiết bị dự phòng: Để đảm bảo tính khả dụng của hệ thống mạng mạng khi có sự cố, High Availability (HA) là rất cần thiết
• Thiết bị sao lưu dữ liệu & lưu trữ dữ liệu: Để bảo vệ dữ liệu quan trọng của doanh nghiệp khỏi mất mát, thiết bị (SAN Storage) sao lưu dữ liệu không thể thiếu trong Doanh nghiệp.

Thiết bị vât tư- Phụ kiện Kết nối hệ thống Mang LAN:

• Tủ Rack: Tủ rack là một loại tủ tiêu chuẩn chuyên dụng được thiết kế để lắp đặt và bảo vệ các thiết bị mạng như server, router, switch, patch panel, và các thiết bị khác, tủ rack có nhiều loại 6U, 10U, 20U, 27U, 42U.

• Cáp Ethernet (Cat 5e, Cat 6, hoặc Cat 6a, Cat 7), dây nhảy Cat 5, Cat 6): Để kết nối các thiết bị mạng với nhau.
• Cáp Quang: Có hai loại cáp sợi Quang gồm (Cáp sợi quang đơn mode (Singlemode - SM), Cáp sợi quang đa mode (Multimode - MM), Cáp sợi Quang dùng để kết nối các thiết bị Mạng LAN ở khoảng cách xa từ vài 100m đến hàng 100km
• Phụ kiện quang: hộp phối quang loại (ODF 24 FO, ODF 48 FO, ODF 96 FO); (Dây nhảy quang Singlemode 2m, dây nhảy quang Singlemode 3m…đến 20m), (dây nhảy quang Multimode 2m, dây nhảy quang Multimode 3m….. đến 20m)
• Đầu nối Ethernet (RJ-45) hay gọi là hạt mạng: Để kết nối cáp Ethernet với các thiết bị mạng.
• Patch Panel: Để quản lý và kết nối các cáp Ethernet trong một tủ mạng.
• Module quang: Để kết nối và truyền tín hiệu quang từ các thiết bị Switch trung tâm (Switch Core) tới phân phối lớp 2 (Switch Distribition)
• Converter quang: dùng để kết nối và chuyển tín hiệu điện sang quang
• Hệ thống thang máng cáp cho Mạng LAN: Thang máng cáp là hệ thống được thiết kế để nâng đỡ và cố định dây cáp, bao gồm cáp mạng LAN, cáp điện, cáp quang và các loại cáp tín hiệu khác

Vật tư phụ kiện Mạng khác

• Dây điện và ổ cắm điện: Để cung cấp nguồn điện cho các thiết bị mạng, ngoài ra còn thiết bị bảo vệ nguồn điền, thiết bi cắt lọc sét…
• Đèn báo nguồn và UPS (Uninterruptible Power Supply): Để đảm bảo nguồn điện ổn định và bảo vệ thiết bị khỏi mất điện đột ngột.
• Vật tư phụ: Ống ghen các loại, ống nối…

Phần mềm quản trị hệ thống Mạng LAN:

• Phần mềm hệ điều hành mạng trong mạng LAN: Máy chủ (Server) trong mạng LAN thường được cài đặt các phần mềm hệ điều hành mạng như Windows Server, Linux, hoặc macOS Server để quản lý và cung cấp các dịch vụ mạng như lưu trữ dữ liệu, máy in chia sẻ, và quản lý người dùng.
• Cài đặt và cấu hình hệ thống Mạng LAN: Cấu hình hệ thống (Router, Switch, Server, WiFi, SAN Storage, UPS dự phòng…)
